Sơ đồ nguyên lý tháp giải nhiệt chi tiết, dễ hiểu

Sơ đồ nguyên lý tháp giải nhiệt mô phỏng trực quan cấu tạo và quá trình nước được làm mát trong toàn bộ hệ thống. Người dùng dễ dàng theo dõi đường đi của nước, luồng không khí và quá trình trao đổi nhiệt. Từ đó, việc lắp đặt, kiểm tra, bảo trì hay khắc phục sự cố thêm chính xác và thuận tiện hơn.

1. Những sơ đồ nguyên lý tháp giải nhiệt phổ biến hiện nay

Dựa theo cấu tạo và cách vận hành, sơ đồ nguyên lý tháp giải nhiệt được chia làm 3 dạng:

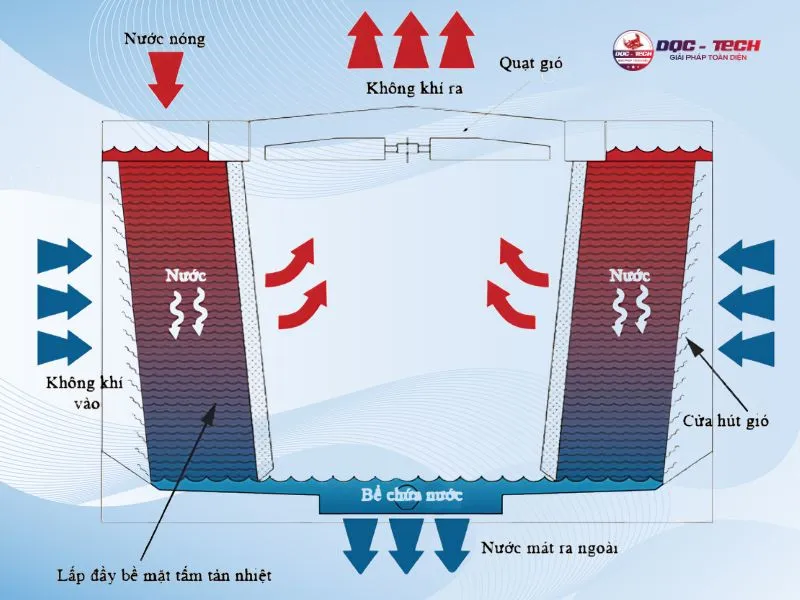

1.1. Sơ đồ nguyên lý tháp giải nhiệt vuông

Trên sơ đồ nguyên lý tháp giải nhiệt vuông, nước nóng từ thiết bị được đưa lên phía trên tháp. Hệ thống phân phối và đầu phun chia nước thành tia nhỏ trước khi chảy xuống tấm tản nhiệt.

Tại đây, nước tiếp xúc trực tiếp với luồng không khí do quạt tạo ra. Một phần nhiệt được truyền sang không khí và thoát ra ngoài thông qua quá trình trao đổi nhiệt.

Nước sau khi hạ nhiệt chảy xuống bể chứa ở đáy tháp. Bơm tuần hoàn tiếp tục đưa nước mát trở lại thiết bị để bắt đầu chu trình mới.

Điểm đặc trưng của tháp giải nhiệt vuông là kết cấu dạng mô-đun. Nhiều cell có thể ghép song song để đáp ứng nhu cầu giải nhiệt lớn.

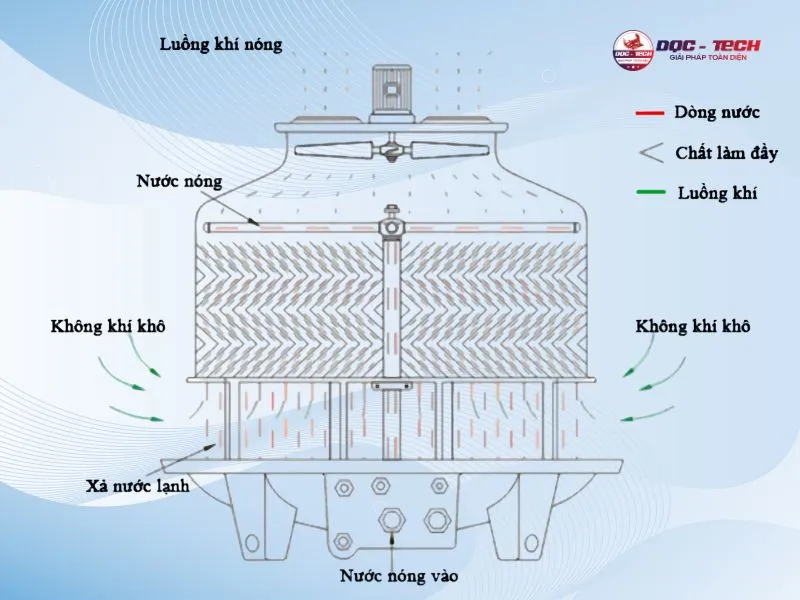

1.2. Sơ đồ nguyên lý tháp giải nhiệt tròn

Sơ đồ nguyên lý tháp giải nhiệt tròn thể hiện chu trình nước nóng được làm mát rồi quay trở lại hệ thống. Điểm khác biệt nằm ở thân tháp và cách phân phối nước.

Nước nóng được đưa lên bộ phận phân phối nước phía trên và trải đều quanh thân tháp. Dòng nước tiếp tục chảy qua tấm tản nhiệt, trong khi quạt hút không khí đi qua khu vực trao đổi nhiệt.

Khi nước và không khí tiếp xúc, nhiệt lượng được truyền ra môi trường. Nước sau khi giảm nhiệt tập trung tại bể chứa và được bơm trở lại thiết bị cần làm mát.

Nhờ thiết kế thân tròn, nước được phân phối đồng đều theo chu vi tháp.

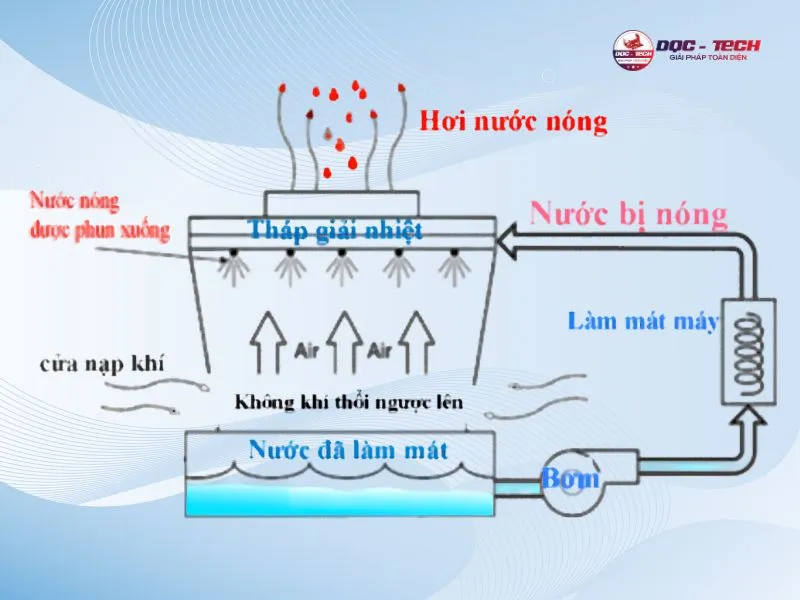

1.3. Sơ đồ hệ thống tháp giải nhiệt nước

Sơ đồ hệ thống tháp giải nhiệt nước mô tả chu trình tuần hoàn giữa thiết bị cần làm mát, đường ống, bơm và tháp giải nhiệt nước. Nước đóng vai trò hấp thụ nhiệt từ máy móc rồi đưa nhiệt lượng ra khỏi hệ thống.

Sau khi hấp thụ nhiệt, nước nóng được dẫn về tháp giải nhiệt. Tại đây, nước được phân phối qua tấm tản nhiệt và tiếp xúc với luồng không khí. Quá trình trao đổi nhiệt và bay hơi sẽ làm giảm nhiệt độ nước.

Nước sau khi làm mát tập trung tại bể chứa ở đáy tháp. Bơm tuần hoàn tiếp tục đưa nước trở lại thiết bị để bắt đầu một chu trình mới.

Trong quá trình vận hành, một phần nước có thể thất thoát do bay hơi, cuốn theo luồng khí hoặc xả đáy.

2. Tầm quan trọng khi hiểu sơ đồ nguyên lý tháp giải nhiệt

Sơ đồ nguyên lý tháp giải nhiệt giúp bạn hiểu được hướng lưu chuyển của nước và không khí. Từ đó, việc lắp đặt, kiểm tra và xử lý các vấn đề trong quá trình vận hành cũng thuận tiện hơn.

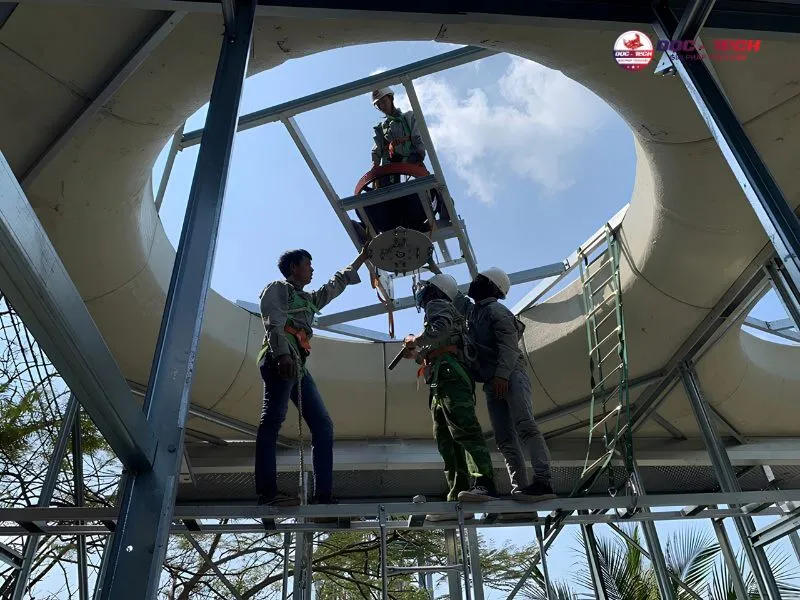

2.1. Hỗ trợ lắp đặt và đấu nối đúng kỹ thuật

Sơ đồ cho thấy vị trí và cách kết nối giữa tháp, bơm, đường ống và thiết bị cần làm mát. Bạn có thể dựa vào đó để xác định đúng hướng nước vào, nước ra và đường tuần hoàn.

Việc đấu nối đúng ngay từ đầu giúp hệ thống vận hành ổn định. Điều này cũng hạn chế các lỗi như lắp sai đường ống hoặc làm gián đoạn dòng nước tuần hoàn.

2.2. Thuận tiện kiểm tra, bảo trì và vệ sinh

Thông qua sơ đồ, người dùng dễ dàng xác định nhanh vị trí của các bộ phận trong hệ thống. Việc kiểm tra bơm, đường ống, đầu phun hay bể chứa cũng dễ thực hiện hơn.

Sơ đồ còn hỗ trợ xây dựng quy trình bảo trì phù hợp. Doanh nghiệp luôn chủ động vệ sinh các bộ phận cần thiết và kiểm tra những vị trí dễ phát sinh cặn bẩn hoặc tắc nghẽn.

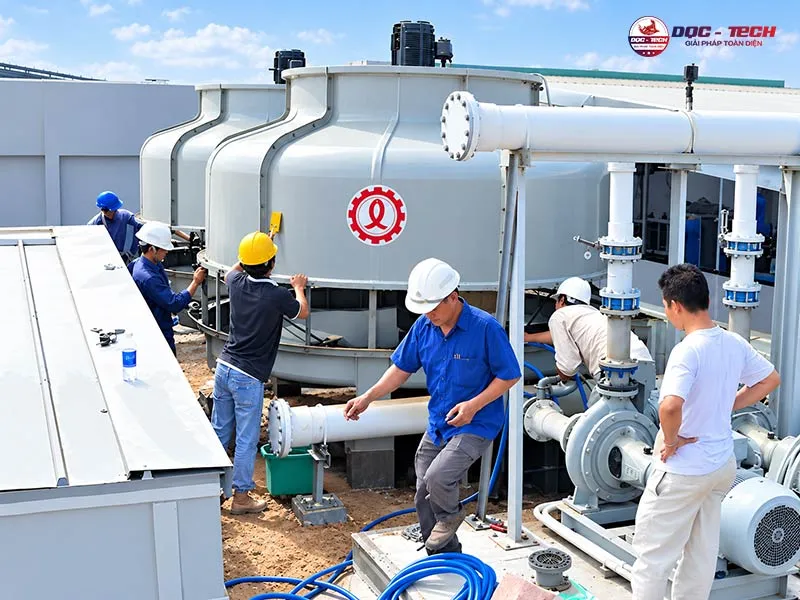

2.3. Dễ phát hiện, xử lý sự cố khi vận hành

Khi hệ thống làm mát hoạt động bất thường, sơ đồ sẽ khoanh vùng vị trí cần kiểm tra. Bạn có thể dựa theo chu trình nước để xác định vấn đề nằm ở bơm, đường ống, tháp hoặc thiết bị liên quan.

Việc hiểu rõ nguyên lý vận hành cũng giúp xử lý sự cố nhanh và chính xác hơn. Qua đó hạn chế thời gian gián đoạn và duy trì hiệu quả của hệ thống làm mát.

3. Cấu tạo tháp giải nhiệt qua sơ đồ nguyên lý

Quan sát sơ đồ nguyên lý tháp giải nhiệt giúp bạn dễ xác định vị trí và chức năng từng bộ phận.

3.1. Lớp ngoài/vỏ tháp

Vỏ tháp là bộ phận bao bọc toàn bộ kết cấu bên trong. Chi tiết này bảo vệ các linh kiện khỏi tác động của môi trường trong quá trình vận hành.

Vỏ tháp thường được làm từ vật liệu có khả năng chống ẩm và chống ăn mòn. Thiết kế chắc chắn cũng góp phần duy trì độ ổn định cho thiết bị.

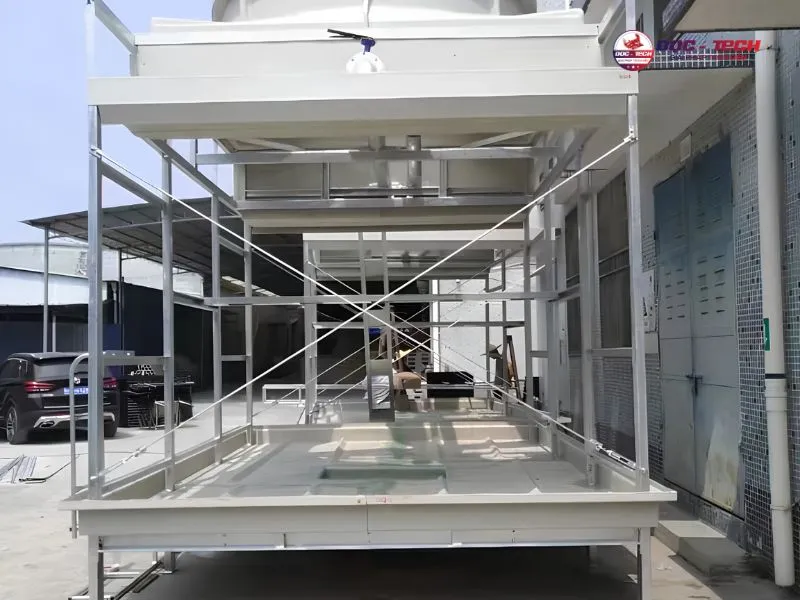

3.2. Khung xương tháp giải nhiệt

Khung xương nâng đỡ và liên kết các bộ phận của tháp. Trên sơ đồ cấu tạo tháp giải nhiệt, đây là phần tạo nên kết cấu chính của thiết bị.

Khung cần có độ chắc chắn để chịu tải trọng của nước, tấm tản nhiệt và các chi tiết bên trong. Kết cấu ổn định cũng giúp tháp hạn chế rung lắc khi vận hành.

3.3. Đệm tản nước/tấm tản nhiệt

Tấm tản nhiệt là khu vực diễn ra quá trình trao đổi nhiệt giữa nước và không khí. Nước được phân tán thành lớp mỏng khi chảy qua bề mặt này.

Diện tích tiếp xúc tăng lên, tạo điều kiện để nước hạ nhiệt hiệu quả hơn.

3.4. Quạt gió

Quạt gió tạo và duy trì luồng không khí đi qua khu vực tản nhiệt. Luồng khí này tiếp xúc với nước để mang nhiệt lượng và hơi ẩm ra khỏi tháp.

Tùy thiết kế, quạt có thể bố trí phía trên hoặc bên trong thân tháp. Trên sơ đồ nguyên lý tháp giải nhiệt, quạt thường nằm ở vị trí dễ nhận biết trong chu trình lưu thông không khí.

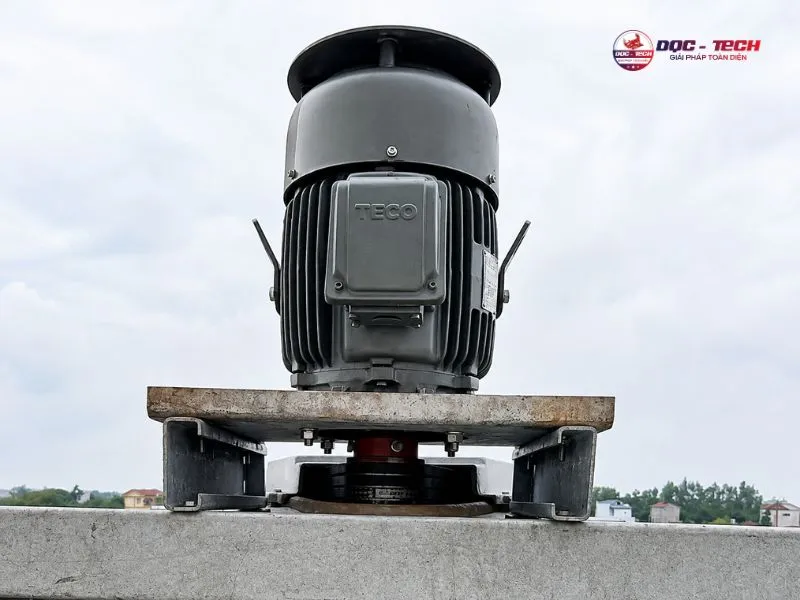

3.5. Motor

Motor cung cấp động lực cho quạt quay và tạo luồng khí trong tháp. Bộ phận này ảnh hưởng trực tiếp đến khả năng duy trì lưu lượng không khí.

Vì thế, công suất motor cần phù hợp với kích thước và yêu cầu vận hành của thiết bị.

3.6. Đầu phun chia nước

Đầu phun tiếp nhận nước nóng và phân phối nước lên tấm tản nhiệt.

Quá trình phân phối đồng đều giúp tận dụng tốt diện tích tấm tản nhiệt. Đồng thời, nước có điều kiện tiếp xúc hiệu quả hơn với luồng không khí.

3.7. Bể chứa nước

Bể chứa nằm ở phần đáy và tiếp nhận nước sau khi hoàn tất quá trình làm mát. Nước tại đây được bơm tuần hoàn đưa trở lại thiết bị cần giải nhiệt.

Bể cũng là vị trí cần theo dõi mực nước và vệ sinh định kỳ.

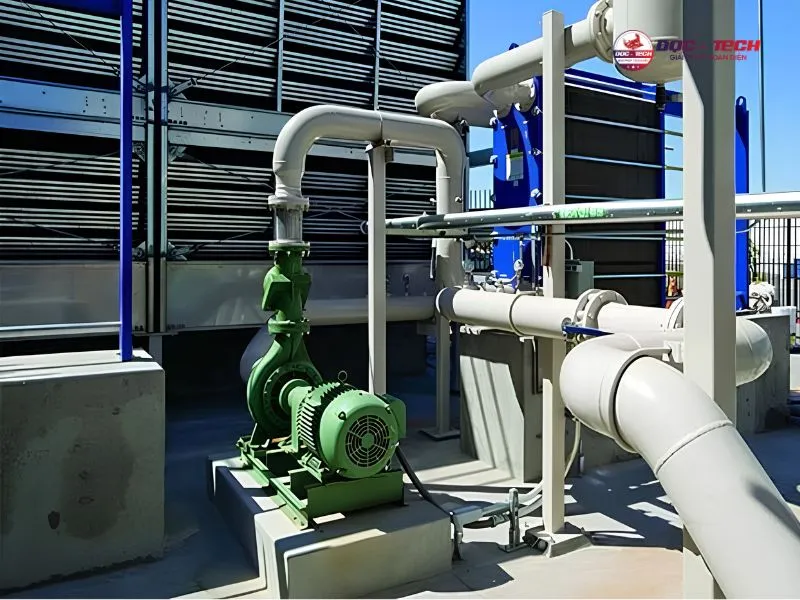

3.8. Hệ thống ống dẫn và van điều khiển

Hệ thống ống dẫn đảm nhiệm việc đưa nước giữa tháp giải nhiệt và thiết bị cần làm mát. Các van dùng để điều tiết, đóng hoặc mở dòng nước khi cần thiết.

Thông qua sơ đồ nguyên lý tháp giải nhiệt, bạn có thể theo dõi hướng nước di chuyển trong toàn bộ hệ thống. Điều này hỗ trợ quá trình kiểm tra, vận hành và xử lý sự cố.

4. Cách đọc và sử dụng sơ đồ tháp giải nhiệt trong thực tế

Sơ đồ không chỉ nhận biết cấu tạo mà còn hỗ trợ theo dõi toàn bộ chu trình làm mát. Khi đọc đúng sơ đồ, bạn dễ dàng xác định hướng nước, luồng không khí và mối liên kết giữa các bộ phận.

4.1. Theo dõi hướng tuần hoàn của nước

Bắt đầu từ thiết bị cần làm mát, nước hấp thụ nhiệt và được dẫn về tháp. Sau khi hạ nhiệt, nước tập trung tại bể chứa và tiếp tục được bơm trở lại hệ thống.

Việc nắm rõ hướng tuần hoàn sẽ xác định vị trí nước vào, nước ra và các điểm cần kiểm tra.

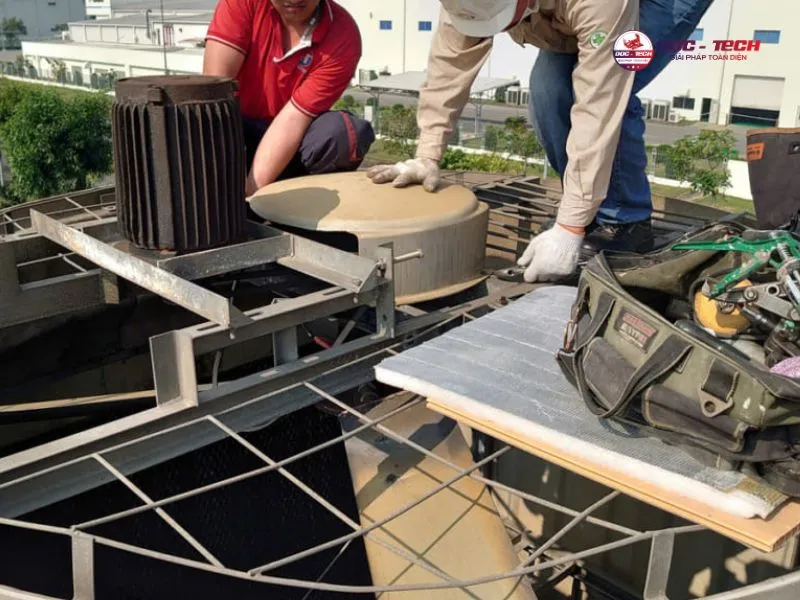

4.2. Xác định vị trí các bộ phận trên hệ thống

Dựa vào sơ đồ nguyên lý tháp giải nhiệt, bạn sẽ nhận biết vị trí của quạt, motor, đầu phun, tấm tản nhiệt và bể chứa.

Khi cần kiểm tra hoặc thay thế linh kiện, sơ đồ cũng cho phép xác định nhanh bộ phận liên quan.

4.3. Đối chiếu sơ đồ với tình trạng vận hành thực tế

Khi hệ thống xuất hiện dấu hiệu bất thường, bạn có thể đối chiếu với sơ đồ để kiểm tra từng công đoạn.

Nếu hiệu quả làm mát giảm, cần kiểm tra thêm đầu phun, tấm tản nhiệt và hệ thống quạt. Thông qua cách tiếp cận này, việc kiểm tra có trình tự và tránh bỏ sót vị trí quan trọng.

Hiểu rõ từng bước giúp người dùng nắm được cấu tạo, nguyên lý và chu trình vận hành của thiết bị. DQC-TECH sẵn sàng tư vấn thêm về sơ đồ nguyên lý tháp giải nhiệt và hỗ trợ lựa chọn thiết bị phù hợp với nhu cầu sử dụng.
