Cách lắp đặt tháp giải nhiệt đúng kỹ thuật, an toàn từ A - Z

Cách lắp đặt tháp giải nhiệt cần được thực hiện đúng kỹ thuật. Điều này nhằm đảm bảo thiết bị vận hành ổn định và đạt hiệu quả làm mát. Xem ngay các bước chi tiết cũng như những lưu ý khi tiến hành trong bài viết dưới đây.

1. Cách lắp đặt tháp giải nhiệt đúng kỹ thuật

Cách lắp đặt tháp giải nhiệt cần thao tác theo đúng bước, đảm bảo thiết bị hoạt động ổn định và thuận tiện bảo dưỡng. Quy trình cơ bản như sau:

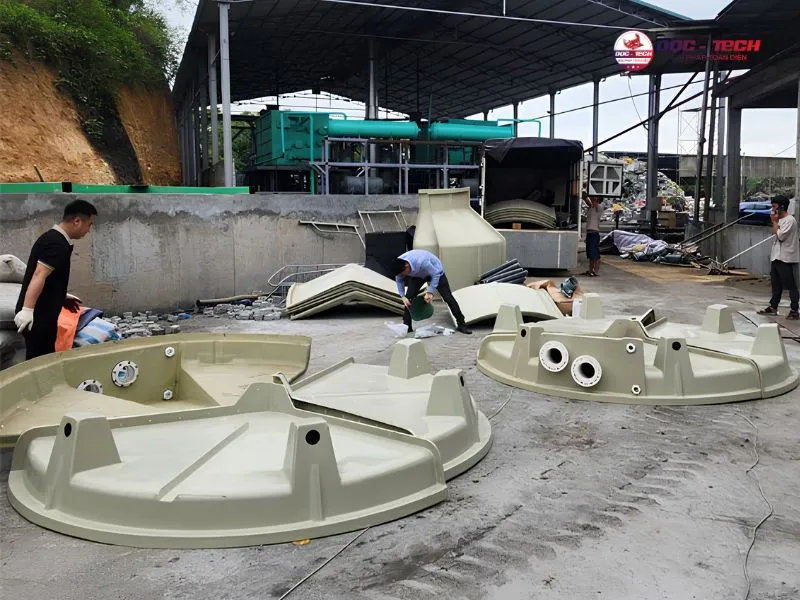

Bước 1: Chuẩn bị vị trí, vật tư và phụ kiện

Trước tiên, cần chọn vị trí đặt tháp giải nhiệt công suất lớn bằng phẳng, chắc chắn và thông thoáng. Khu vực lắp đặt cũng cần đủ khoảng trống để thiết bị lấy gió và thuận tiện kiểm tra về sau.

Các hạng mục cần chuẩn bị gồm:

• Thân tháp, khung đỡ và bồn chứa nước.

• Tấm tản nhiệt, đầu phun và hệ thống phân phối nước.

• Motor, quạt và bộ phận truyền động.

• Bơm, đường ống, van và phụ kiện đấu nối.

Bước 2: Lắp đế bồn và hoàn thiện khung tháp

Đế bồn cần đặt trên nền móng có khả năng chịu tải phù hợp. Sau đó, lắp khung tháp cố định theo đúng sơ đồ kỹ thuật.

Khi hoàn thiện phần khung, bạn cần kiểm tra:

• Độ cân bằng của bệ và khung đỡ.

• Độ chắc chắn tại các điểm liên kết.

• Khoảng cách giữa tháp và các công trình xung quanh.

• Khả năng chịu tải của nền móng.

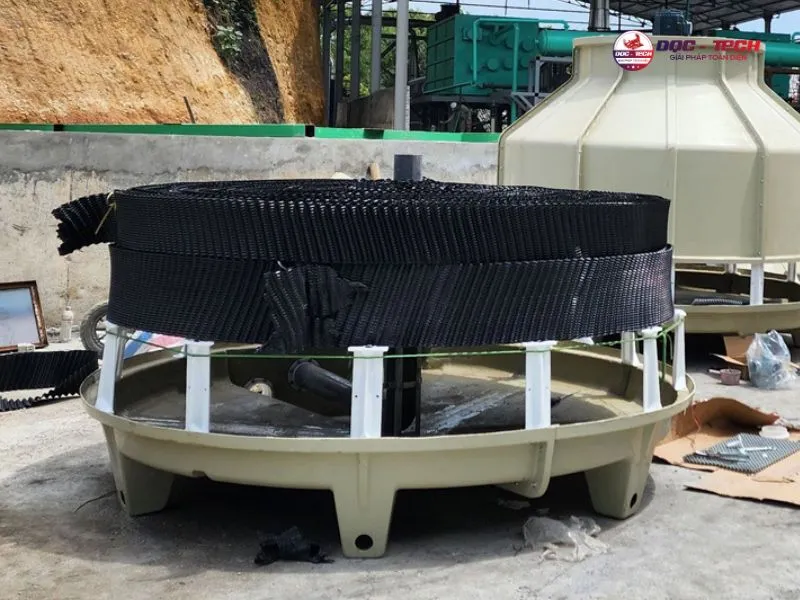

Bước 3: Lắp tấm tản nhiệt và hệ thống phân phối nước

Tấm tản nhiệt bố trí bên trong thân tháp, tạo khu vực tiếp xúc giữa nước và không khí. Các tấm cần được xếp đều để nước có thể phân bổ trên toàn bộ bề mặt.

Tiếp theo, tiến hành lắp hệ thống phân phối nước như sau:

• Đặt tấm tản nhiệt đúng vị trí thiết kế.

• Lắp đường ống phân phối nước.

• Gắn đầu phun vào đúng vị trí.

• Kiểm tra khả năng phân phối nước trước khi hoàn thiện.

Bước 4: Lắp thân vỏ, lưới chắn nước và các bộ phận bảo vệ

Các tấm vỏ cần được cố định chắc chắn, hạn chế rung lắc trong quá trình vận hành.

Các bộ phận cần hoàn thiện gồm:

• Tấm vỏ và các mối ghép.

• Lưới chắn nước.

• Cửa kiểm tra và bảo dưỡng.

• Các chi tiết bảo vệ quanh khu vực quạt.

Việc lắp kín và chắc các mối ghép giúp hoàn thiện kết cấu, đồng thời bảo vệ các bộ phận bên trong tháp.

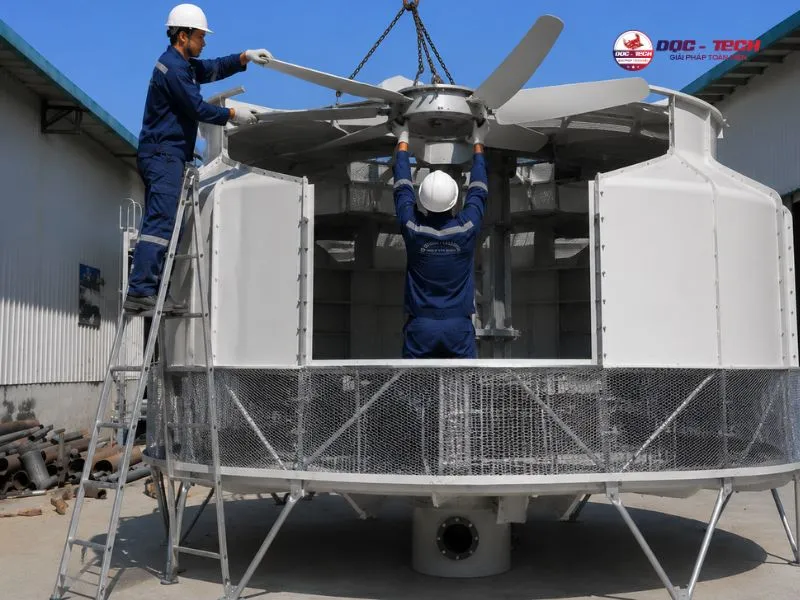

Bước 5: Lắp motor, quạt và hệ thống truyền động

Motor được cố định trên bệ đỡ trước khi lắp quạt và bộ phận truyền động. Các chi tiết cần được căn chỉnh đúng vị trí để quạt quay ổn định, hạn chế rung và tiếng ồn.

Sau khi lắp xong, bạn hãy kiểm tra:

• Độ chắc chắn của motor và bệ đỡ.

• Chiều quay của quạt.

• Độ căng dây đai nếu sử dụng truyền động bằng dây đai.

• Khả năng quay tự do của cánh quạt.

• Độ đồng tâm của các bộ phận truyền động.

Bước 6: Kiểm tra, đấu nối và chạy thử tháp

Hệ thống nước và điện cần được đấu nối theo đúng thiết kế trước khi cấp nguồn cho thiết bị.

Trước khi chạy thử, cần kiểm tra:

• Mực nước trong bồn chứa.

• Các mối nối và van đường ống.

• Khả năng lưu thông của dòng nước.

• Nguồn điện và hệ thống bảo vệ motor.

• Độ rung, tiếng ồn của quạt khi vận hành.

Lưu ý: Chỉ đưa tháp vào vận hành chính thức khi thiết bị hoạt động ổn định và không xuất hiện dấu hiệu bất thường.

>>> Xem thêm: Khám phá sơ đồ nguyên lý tháp giải nhiệt từ A–Z, dễ hiểu nhất

2. Các bộ phận quan trọng khi lắp đặt tháp giải nhiệt

Mỗi bộ phận trong tháp đảm nhiệm một chức năng riêng, ảnh hưởng trực tiếp đến quá trình vận hành. Khi lắp đặt tháp giải nhiệt, bạn cần chú ý vị trí, liên kết và khả năng phối hợp của các chi tiết sau.

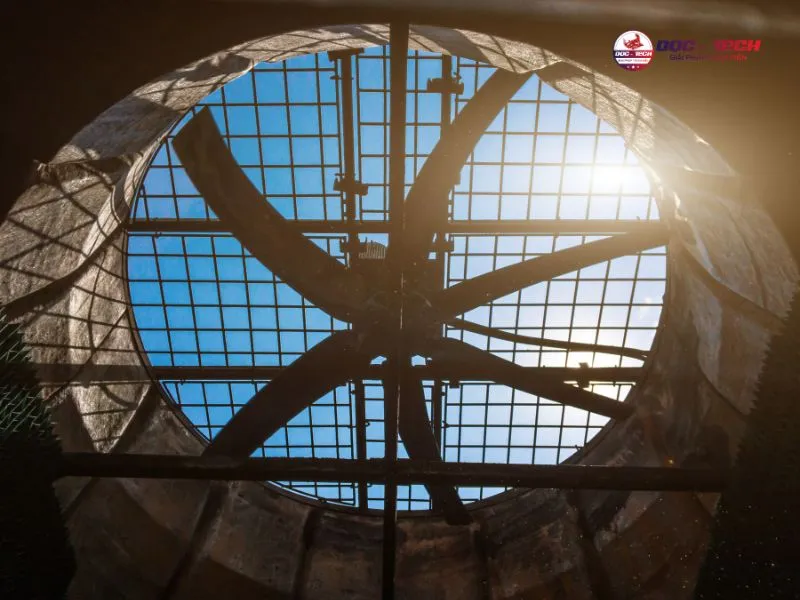

2.1. Giá đỡ và hệ thống quạt

Giá đỡ có nhiệm vụ nâng đỡ quạt và các bộ phận liên quan. Quạt tạo luồng không khí phục vụ quá trình trao đổi nhiệt. Hai bộ phận này cần được cố định chắc để hạn chế rung khi thiết bị hoạt động.

Khi lắp đặt, bạn cần kiểm tra:

• Độ chắc chắn của khung và bệ đỡ.

• Vị trí, chiều quay của cánh quạt.

• Khoảng hở giữa cánh quạt và thân tháp.

• Độ cân bằng khi quạt vận hành.

2.2. Thân vỏ và đế tháp

Thân vỏ bao quanh và bảo vệ các bộ phận bên trong, đế tháp chịu tải cho toàn bộ kết cấu. Hai phần này nên được lắp trên nền móng phù hợp, đảm bảo độ ổn định.

Cần chú ý các điểm sau:

• Nền đặt tháp phải bằng phẳng và đủ khả năng chịu tải.

• Các mối ghép giữa thân vỏ cần được cố định chắc chắn.

• Đế tháp phải cân bằng trước khi lắp phần thân phía trên.

• Không để kết cấu bị nghiêng hoặc biến dạng trong quá trình lắp.

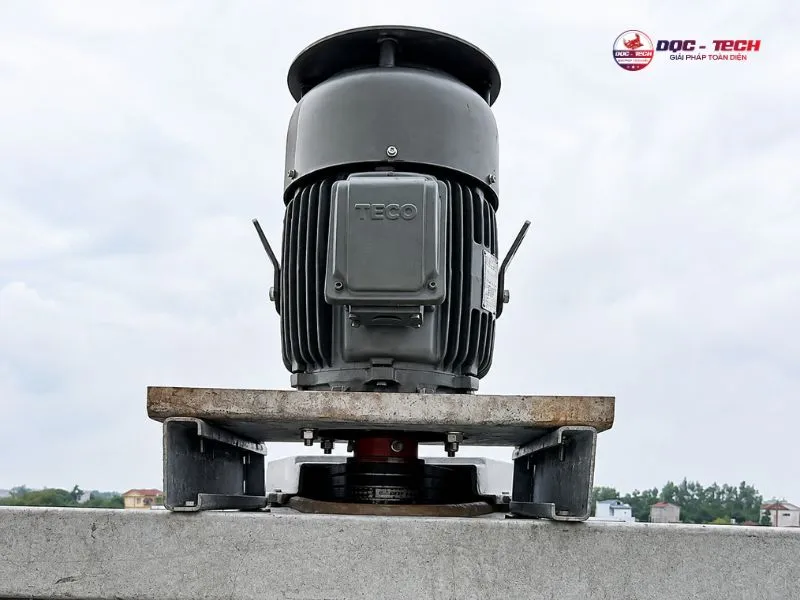

2.3. Động cơ truyền động

Động cơ cung cấp năng lượng cho quạt thông qua hệ thống truyền động. Việc căn chỉnh motor không chính xác có thể gây rung, tăng tiếng ồn hoặc ảnh hưởng đến hiệu suất hoạt động.

Vì thế, khi lắp đặt motor tháp giải nhiệt, bạn cần kiểm tra:

• Vị trí cố định motor trên bệ.

• Độ căng và căn chỉnh dây đai.

• Chiều quay của động cơ.

• Các mối nối điện và thiết bị bảo vệ.

• Khả năng vận hành không tải trước khi chạy chính thức.

2.4. Tấm tản nhiệt Filling

Filling là khu vực tăng diện tích tiếp xúc giữa nước và không khí. Nước được phân tán trên bề mặt tấm, tạo điều kiện thuận lợi cho quá trình truyền nhiệt và bay hơi.

Khi lắp Filling, bạn cần đảm bảo:

• Các tấm được xếp đúng hướng và đúng vị trí.

• Bề mặt tản nhiệt không bị biến dạng hoặc hư hỏng.

• Các khối Filling được bố trí đều trong khoang tháp.

• Không để vật cản ảnh hưởng đến dòng nước và luồng khí.

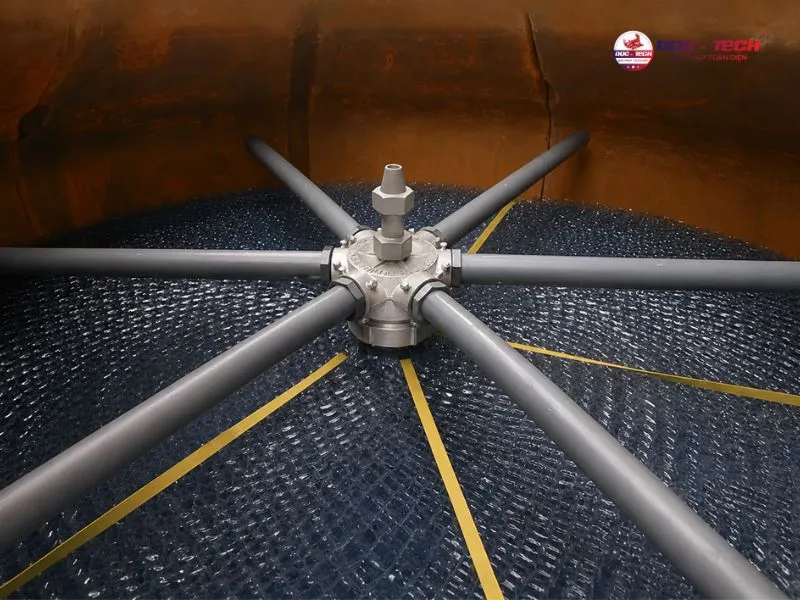

2.5. Đầu chia nước

Đầu chia nước có nhiệm vụ phân phối nước nóng đều lên khu vực Filling. Quá trình lắp đặt cần lưu ý:

• Đầu chia được đặt đúng vị trí thiết kế.

• Các đầu phun không bị tắc hoặc lệch hướng.

• Nước được phân bố tương đối đồng đều.

• Các mối nối không bị rò rỉ.

2.6. Đường ống và hệ thống van nước

Đường ống đảm nhiệm việc đưa nước giữa tháp và thiết bị cần làm mát. Van được sử dụng để đóng, mở và điều tiết dòng nước trong quá trình vận hành hoặc bảo trì.

2 bộ phận này cần được kiểm tra và đảm bảo:

• Đúng hướng nước vào và nước ra.

• Các mối nối kín, không rò rỉ.

• Van đóng mở linh hoạt.

• Đường ống có giá đỡ chắc chắn.

• Lưu lượng nước đáp ứng yêu cầu của hệ thống.

Lưu ý: Cách bố trí và thông số lắp đặt có thể thay đổi theo từng model. Khi thi công thực tế, nên đối chiếu bản vẽ kỹ thuật và hướng dẫn của nhà sản xuất để đảm bảo an toàn.

>>> Xem thêm: Cách Tính Tháp Giải Nhiệt Chuẩn Nhất – Tránh Chọn Sai Công Suất

3. Lưu ý để lắp đặt tháp giải nhiệt an toàn, hiệu quả

Những yếu tố dưới đây giúp quá trình thi công thuận lợi và hạn chế sự cố khi đưa thiết bị vào vận hành:

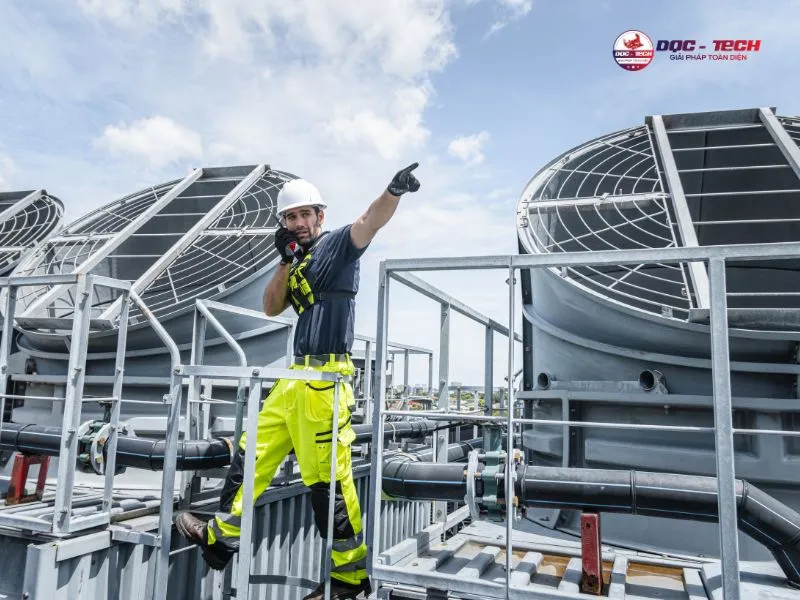

3.1. Kiểm tra nguồn điện và hệ thống cấp nước

Nguồn điện phải đúng yêu cầu của motor và hệ thống điều khiển. Đồng thời, đường cấp nước phải đảm bảo lưu lượng và áp lực phù hợp với thiết kế.

Kiểm tra kỹ các đầu nối, van, đường ống và tình trạng rò rỉ trước khi chạy thử.

3.2. Tránh lắp đặt khi thời tiết bất lợi

Mưa lớn, gió mạnh hoặc mặt bằng ngập nước gây khó khăn cho việc nâng hạ, lắp ráp và đấu nối thiết bị. Đặc biệt, thi công hệ thống điện trong điều kiện ẩm ướt tiềm ẩn nguy cơ mất an toàn.

Vì vậy, nên lựa chọn thời điểm thời tiết ổn định để quá trình lắp đặt diễn ra thuận lợi.

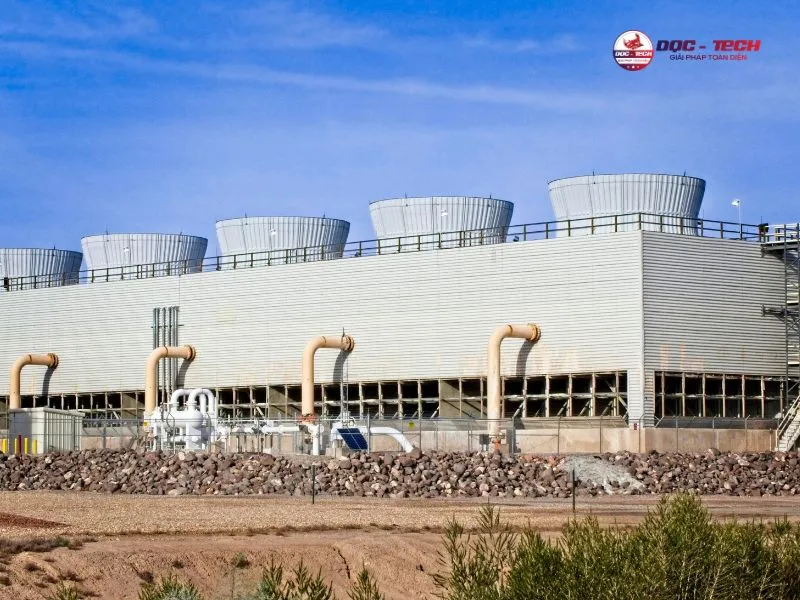

4. Sai lầm cần tránh khi kết nối tháp giải nhiệt với máy làm lạnh nước (water chiller)

Chỉ cần sai ở đường ống, lưu lượng hoặc điều kiện vận hành cũng có thể làm giảm hiệu quả trao đổi nhiệt. Vì thế, khi kết nối tháp giải nhiệt với máy làm lạnh nước, bạn cần tránh:

• Đấu sai đường nước: Lắp nhầm đường nước vào - ra khiến dòng nước không tuần hoàn đúng theo thiết kế.

• Chọn đường ống không phù hợp: Đường kính ống quá nhỏ làm tăng trở lực, ảnh hưởng đến lưu lượng nước cấp cho chiller.

• Không bố trí van điều tiết hợp lý: Gây khó khăn khi điều chỉnh lưu lượng hoặc cô lập từng thiết bị lúc bảo trì.

• Bỏ qua yêu cầu về lưu lượng nước: Lưu lượng không đủ khiến chiller giải nhiệt kém. Trong khi quá cao lại làm tăng tải cho bơm.

• Không kiểm tra cặn bẩn trong đường ống: Cặn hoặc dị vật  gây tắc nghẽn, ảnh hưởng đến khả năng lưu thông nước.

• Thiếu hệ thống bổ sung và xử lý nước: Nước thất thoát hoặc chất lượng nước không được kiểm soát làm tăng cáu cặn, ăn mòn trong hệ thống.

• Chạy thử khi chưa kiểm tra toàn bộ kết nối: Dễ phát sinh rò rỉ, rung đường ống hoặc sự cố bơm.

Lắp đặt đúng kỹ thuật giúp hệ thống làm mát vận hành ổn định, hạn chế sự cố và tiết kiệm chi phí bảo trì về lâu dài. Liên hệ DQC-TECH để được hỗ trợ tư vấn cách lắp đặt tháp giải nhiệt phù hợp với từng model và điều kiện thực tế.
