Cách tính toán tháp giải nhiệt: 8 Công thức và ví dụ chi tiết

Cách tính toán tháp giải nhiệt là bước quan trọng để xác định công suất và lựa chọn thiết bị phù hợp thực tế. Nếu tính sai, tháp có thể không đáp ứng đủ tải nhiệt hoặc gây lãng phí chi phí đầu tư, vận hành.

1. Cách tính toán tháp giải nhiệt chi tiết từ A-Z

Để tính toán và chọn tháp giải nhiệt nước phù hợp, bạn cần xác định tải nhiệt, lưu lượng nước tuần hoàn và chênh lệch nhiệt độ nước vào - ra. Đây là những thông số nền tảng để tính công suất và lựa chọn thiết bị.

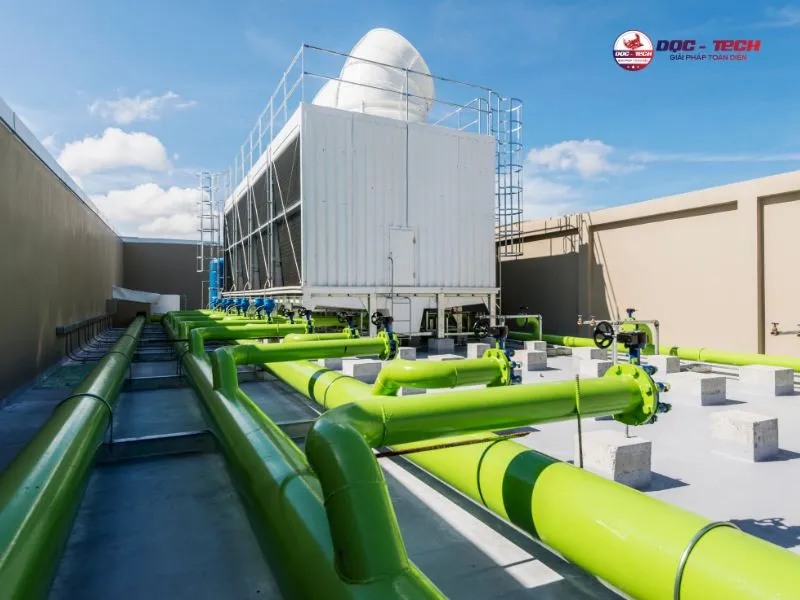

1.1. Cách tính công suất tháp giải nhiệt cần thiết

Công suất giải nhiệt cho biết lượng nhiệt cần loại bỏ khỏi dòng nước trong 1 đơn vị thời gian.

Khi biết lưu lượng nước và chênh lệch nhiệt độ trước sau qua tháp, hãy tính theo công thức:

Q = 1.163 x L x ΔT

Trong đó:

• Q: Công suất giải nhiệt (kW).

• L: Lưu lượng nước tuần hoàn (m3/h).

• ΔT: Chênh lệch nhiệt độ nước vào và ra tháp (°C).

Ví dụ: Một hệ thống có lưu lượng nước tuần hoàn 100m3/h, nhiệt độ nước vào tháp 37°C và nước ra 32°C. Khi đó, ΔT = 37 - 32 = 5°C.

→ Q = 1.163 x 100 x 5 = 581.5kW

Như vậy, hệ thống cần tháp có khả năng giải nhiệt khoảng 582kW ở điều kiện tính toán.

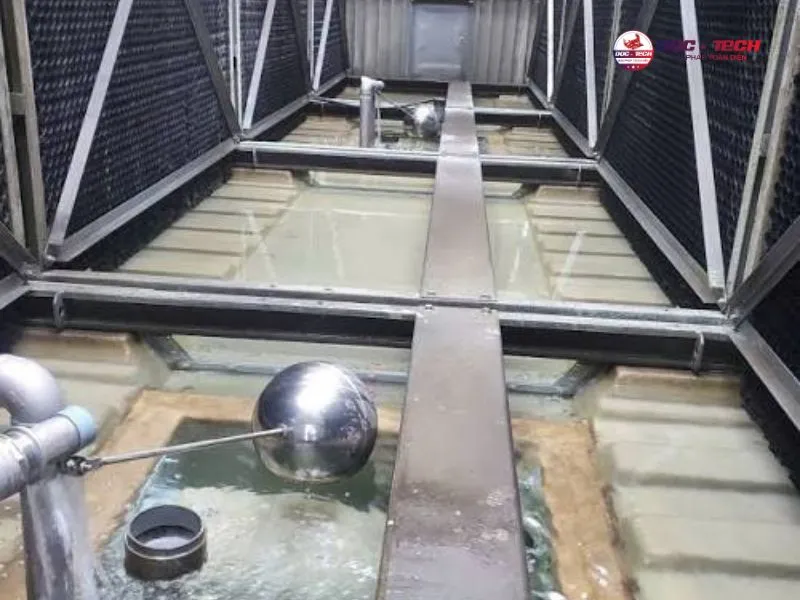

1.2. Cách tính lưu lượng nước tuần hoàn

Nếu đã biết công suất cần giải nhiệt và chênh lệch nhiệt độ, có thể tính ngược lưu lượng nước tuần hoàn. Công thức đó là:

L = Q / (1.163 x ΔT)

Trong đó:

• L: Lưu lượng nước tuần hoàn (m3/h).

• Q: Công suất giải nhiệt cần thiết (kW).

• ΔT: Chênh lệch nhiệt độ nước vào và ra tháp (°C).

Ví dụ: Với hệ thống cần giải nhiệt 581.5kW, chênh lệch nhiệt độ nước vào - ra là 5°C:

→ L = 581.5 / (1.163 x 5) = 100m3/h

Kết quả cho thấy hệ thống cần lưu lượng nước tuần hoàn khoảng 100m3/h.

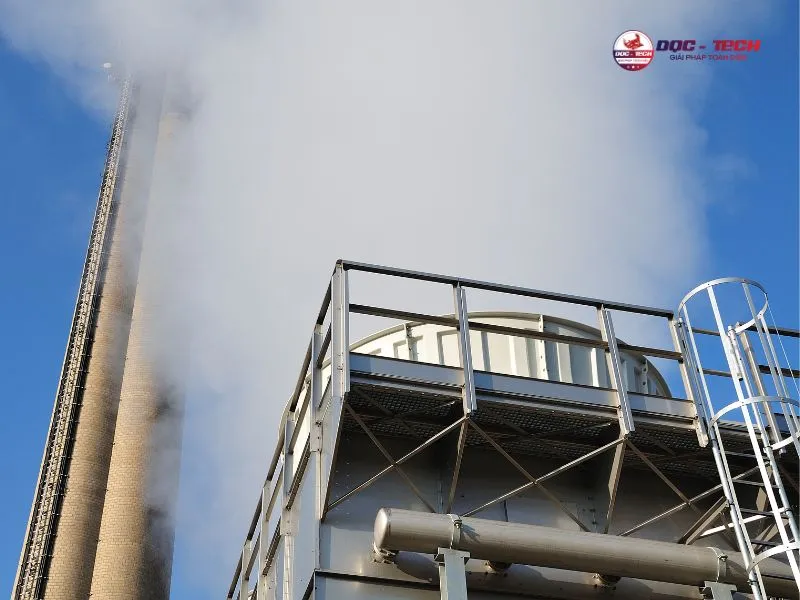

1.3. Cách tính lượng nước bay hơi trong quá trình giải nhiệt

Trong quá trình trao đổi nhiệt, một phần nước sẽ bay hơi để mang nhiệt ra ngoài. Lượng nước thất thoát do bay hơi có thể ước tính theo:

E ≈ 0.001 x L x ΔT

Trong đó:

• E: Lượng nước bay hơi (m3/h).

• L: Lưu lượng nước tuần hoàn (m³/h).

• ΔT: Chênh lệch nhiệt độ nước vào và ra tháp (°C).

Ví dụ: Với lưu lượng 100m3/h và ΔT = 5°C:

→ E ≈ 0.001 × 100 × 5 = 0.5m3/h

Như vậy, hệ thống có thể mất khoảng 0.5m3 nước mỗi giờ do bay hơi.

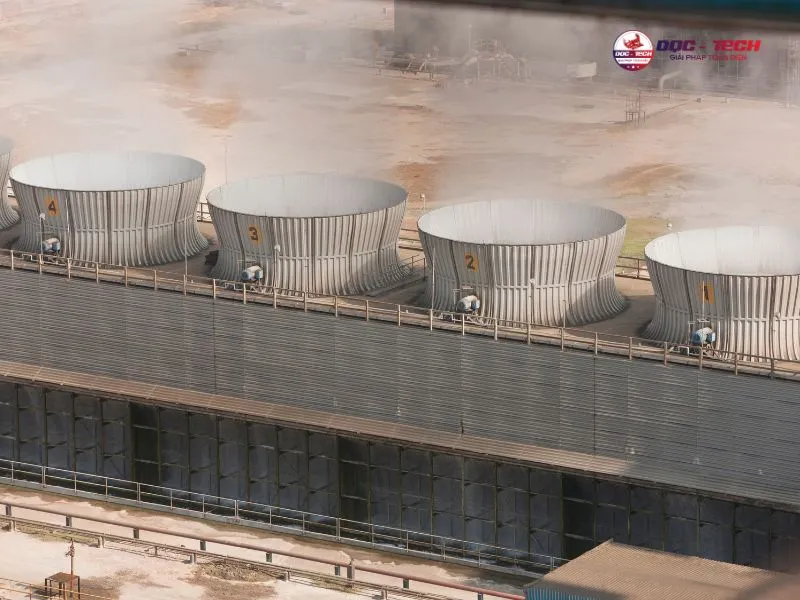

1.4. Cách tính lượng nước thất thoát do cuốn theo và phun trào

Khi vận hành, một phần nước bị thất thoát theo dòng khí dưới dạng cuốn theo (drift) hoặc phun trào, tràn nước. Với drift, có thể ước tính theo tỷ lệ thất thoát của bộ tách giọt:

D = L x d

Trong đó:

• D: Lượng nước thất thoát do cuốn theo (m3/h).

• L: Lưu lượng nước tuần hoàn (m3/h).

• d: Tỷ lệ cuốn theo, tính theo phần thập phân.

Ví dụ: Tháp có lưu lượng 100m3/h, tỷ lệ drift giả định 0.005%:

→ D = 100 x 0.00005 = 0.005m3/h

Với phun trào hoặc tràn nước, không nên áp dụng một hệ số cố định. Khoản thất thoát này cần được xác định riêng theo tình trạng vận hành và thiết kế hệ thống.

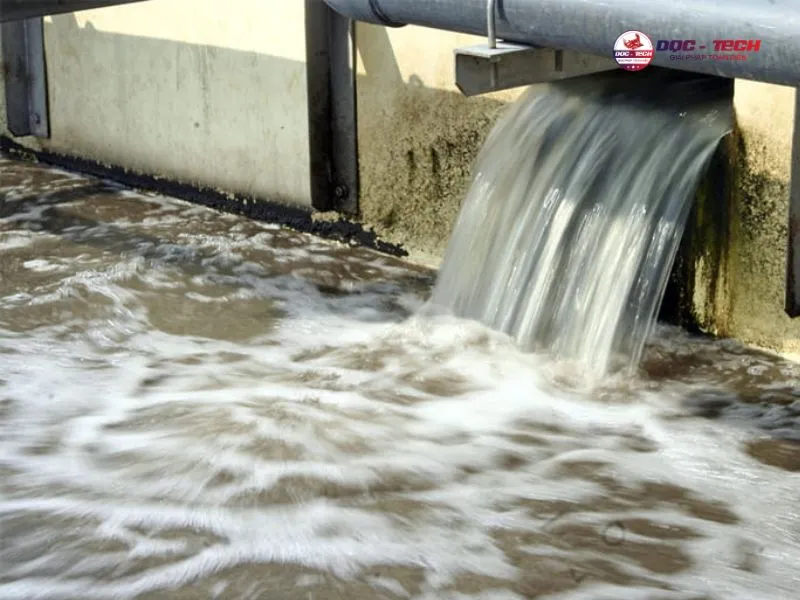

1.5. Cách tính lượng nước xả đáy (Blowdown)

Khi nước bay hơi, các chất hòa tan không bay hơi cùng nước mà sẽ tích tụ trong hệ thống.

Xả đáy (Blowdown) sẽ kiểm soát nồng độ các chất này. Lượng xả phụ thuộc vào chu kỳ cô đặc (COC) và lượng nước bay hơi, cuốn theo.

Công thức cân bằng nước:

COC = (E + D + B) / (D + B)

Từ đó, lượng nước xả đáy được tính:

B = [E - (COC - 1) x D] / (COC - 1)

Trong đó:

• B: Lưu lượng nước xả đáy (m3/h).

• E: Lượng nước bay hơi (m3/h).

• D: Lượng nước thất thoát do cuốn theo (m3/h).

• COC: Chu kỳ cô đặc.

Ví dụ: Giả sử E = 0.72m3/h, D = 0.005m3/h và COC = 5:

→ B = [0.72 - (5 - 1) x 0,005] / (5 - 1)

→ B ≈ 0.175m3/h

Nếu lượng drift rất nhỏ, có thể đơn giản hóa thành:

B ≈ E / (COC - 1)

Việc xác định COC thực tế cần dựa trên chất lượng nước cấp và giới hạn kiểm soát cáu cặn, ăn mòn, TDS hoặc các chỉ tiêu hóa học khác.

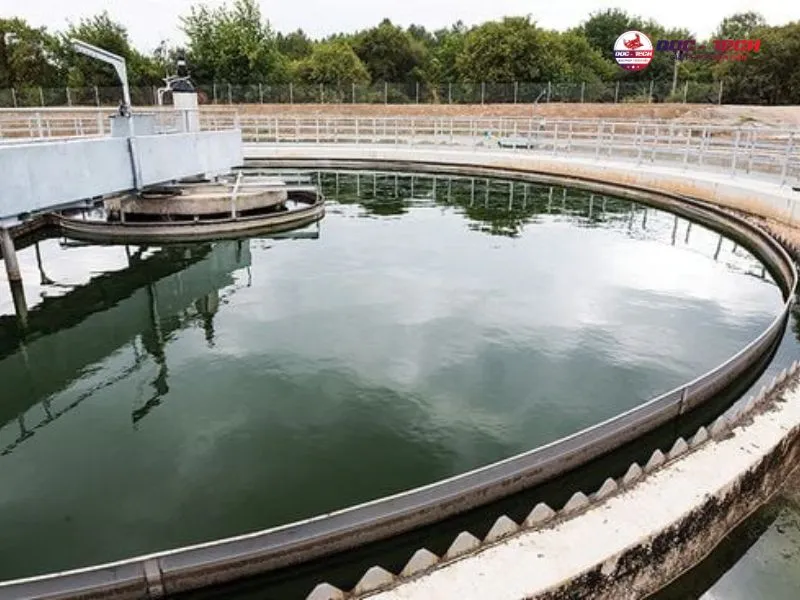

1.6. Cách tính lượng nước cần bổ sung cho tháp giải nhiệt

Nước bổ sung phải bù lại lượng nước thất thoát trong quá trình vận hành. Về cơ bản, có thể tính:

M = E + D + B

Trong đó:

• M: Lượng nước cần bổ sung (m3/h).

• E: Lượng nước bay hơi (m3/h).

• D: Lượng nước cuốn theo (m3/h).

• B: Lượng nước xả đáy (m3/h).

Ví dụ: Với E = 0.72m3/h, D = 0.005m3/h và B = 0.175m3/h:

→ M = 0.72 + 0.005 + 0.175 = 0.90m3/h

Như vậy, hệ thống cần khoảng 0.9m3/h nước bổ sung trong điều kiện tính toán trên.

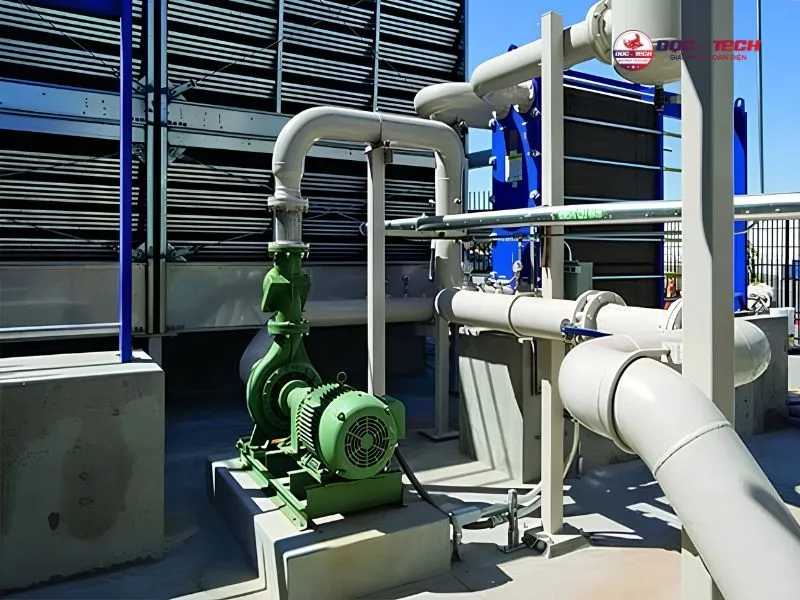

1.7. Cách chọn bơm phù hợp dựa trên lưu lượng và áp lực

Sau khi xác định lưu lượng tuần hoàn, cần tính cột áp tổng để chọn bơm.

Có thể xác định sơ bộ:

H = Hᵢ + Hf + Hₐ

Trong đó:

• H: Cột áp tổng cần thiết (m).

• Hᵢ: Chênh lệch cao độ cần nâng nước (m).

• Hf: Tổng tổn thất áp lực trên đường ống, van, co, lọc và các phụ kiện (m).

• Hₐ: Cột áp tương đương với áp lực yêu cầu tại điểm cấp nước của tháp (m).

Ví dụ: Hệ thống cần lưu lượng 100m3/h, chênh cao 8m, tổn thất đường ống và phụ kiện 10m, yêu cầu thêm 5m cột áp tại điểm cấp:

→ H = 8 + 10 + 5 = 23 m

Khi đó, cần lựa chọn bơm có điểm làm việc khoảng 100m3/h tại 23 mH₂O. Sau đó kiểm tra đường đặc tính Q-H, hiệu suất và công suất motor của model cụ thể.

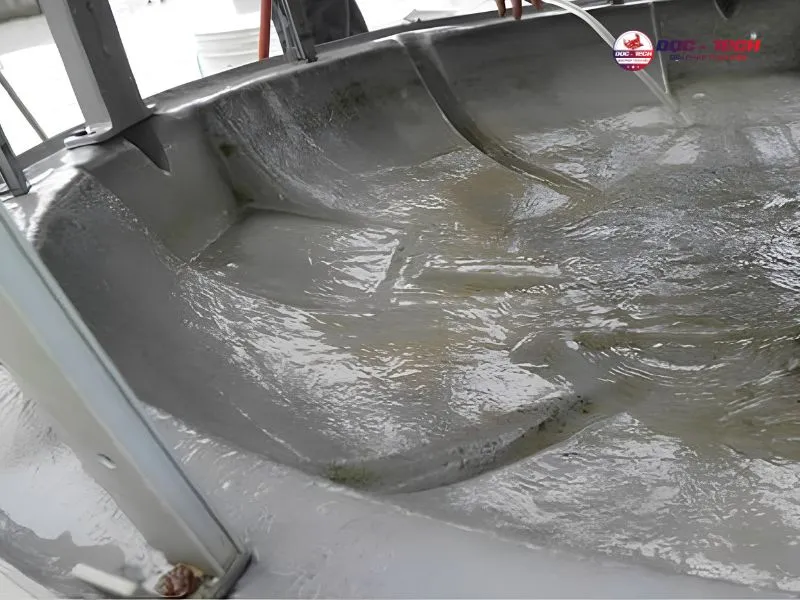

1.8. Cách tính thể tích bể trung gian cho tháp giải nhiệt

Không có một công thức thể tích cố định áp dụng cho mọi bể trung gian tháp giải nhiệt. Dung tích cần thiết phụ thuộc vào lưu lượng, thời gian lưu yêu cầu, thể tích nước trong đường ống và mức dự phòng của hệ thống.

Nếu thiết kế bể dựa trên thời gian lưu, có thể tính sơ bộ:

V = L x t + Vp

Trong đó:

• V: Thể tích hữu ích của bể (m3).

• L: Lưu lượng nước cần duy trì (m3/h).

• t: Thời gian lưu yêu cầu (h).

• Vp: Thể tích nước cần tính thêm trong đường ống hoặc phần hệ thống liên quan (m3).

Ví dụ: Với lưu lượng 100m3/h, thời gian lưu yêu cầu 5 phút = 0.083 giờ và thể tích nước trong đường ống khoảng 2m3:

→ V = 100 x 0.083 + 2 ≈ 10.3m3

>>> Xem thêm: Cách Lắp Đặt Tháp Giải Nhiệt: Quy Trình Chuẩn Kỹ Thuật

2. Yếu tố ảnh hưởng đến kết quả tính toán tháp giải nhiệt

Kết quả tính toán tháp giải nhiệt phụ thuộc vào thông số của hệ thống và điều kiện lắp đặt:

• Tải nhiệt cần giải: Quyết định công suất giải nhiệt mà tháp phải đáp ứng.

• Lưu lượng nước tuần hoàn: Ảnh hưởng trực tiếp đến công suất, khả năng trao đổi nhiệt.

• Nhiệt độ nước vào - ra: Chênh lệch nhiệt độ càng lớn thì tải nhiệt cần giải càng cao.

• Nhiệt độ bầu ướt: Ảnh hưởng đến khả năng hạ nhiệt của tháp và nhiệt độ nước ra.

• Điều kiện môi trường: Nhiệt độ, độ ẩm và tốc độ gió tại vị trí lắp đặt đều tác động đến hiệu suất.

• Loại và cấu tạo tháp: Tháp đối lưu tự nhiên, cưỡng bức, dòng ngang hay dòng ngược có đặc tính làm mát khác nhau.

• Chất lượng nước: Cáu cặn, rong rêu, chất rắn tích tụ làm giảm hiệu quả trao đổi nhiệt.

• Điều kiện đường ống và thiết bị phụ trợ: Tổn thất áp lực, chiều cao đường ống và hiệu suất bơm ảnh hưởng đến lưu lượng thực tế.

>>> Xem thêm: Tìm Hiểu Các Loại Tháp Giải Nhiệt Và Nguyên Lý Hoạt Động

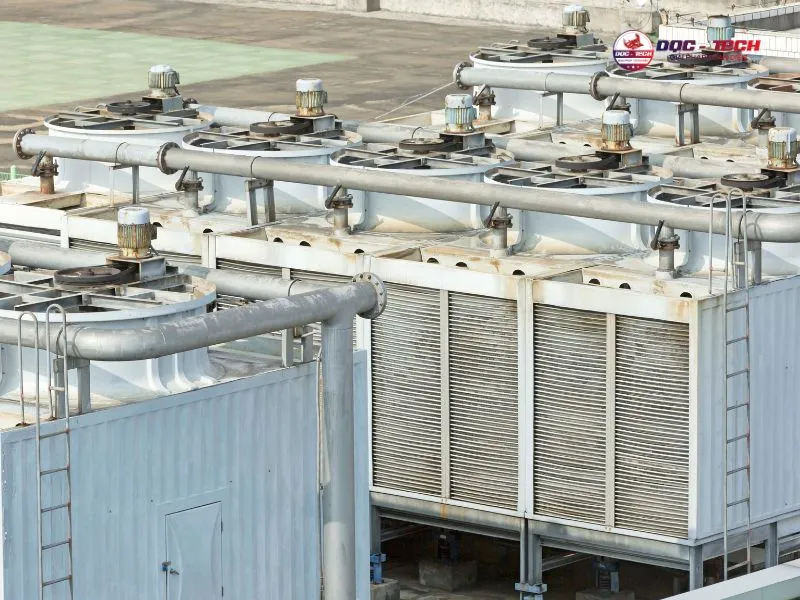

3. Những lưu ý khi thiết kế và lựa chọn tháp giải nhiệt

Khi tính toán thiết kế tháp giải nhiệt, không nên chỉ dựa vào công suất. Cần xem xét đồng thời các yếu tố sau để thiết bị vận hành ổn định và phù hợp với hệ thống:

• Xác định đúng tải nhiệt: Tính theo nhu cầu thực tế và chừa mức dự phòng phù hợp.

• Kiểm tra nhiệt độ bầu ướt: Dùng điều kiện khí hậu tại nơi lắp đặt để chọn tháp chính xác.

• Xác định lưu lượng nước: Đảm bảo tháp đáp ứng được lưu lượng tuần hoàn của hệ thống.

• Chọn đúng loại tháp: Cân nhắc tháp đối lưu tự nhiên, cưỡng bức, dòng ngang, dòng ngược.

• Tính toán hệ thống bơm: Xác định lưu lượng và cột áp dựa trên toàn bộ đường ống, van và phụ kiện.

• Tính diện tích lắp đặt: Đảm bảo đủ không gian cho tháp, đường ống, bảo trì và thông gió.

• Xem xét chất lượng nước: Có phương án xử lý nước phù hợp để hạn chế cáu cặn, ăn mòn và vi sinh.

• Ưu tiên vật liệu bền: Chọn vật liệu thân tháp, Filling và linh kiện phù hợp với môi trường vận hành.

• Tính chi phí tổng thể: Không chỉ xét giá mua mà cần tính cả điện năng, nước, hóa chất, bảo trì và tuổi thọ thiết bị.

Xác định đúng tải nhiệt, lưu lượng nước và điều kiện lắp đặt giúp tháp giải nhiệt hoạt động ổn định, tránh thiếu hoặc dư công suất. DQC-TECH hỗ trợ tư vấn cách tính toán tháp giải nhiệt miễn phí, từ đó giúp bạn chọn được tháp phù hợp.
