Khái niệm tháp giải nhiệt kín - Phân loại và Ứng dụng thực tế

Tháp giải nhiệt kín giúp làm mát hiệu quả, hạn chế bụi bẩn và tạp chất xâm nhập vào nguồn nước tuần hoàn. Nhờ trao đổi nhiệt gián tiếp, thiết bị hỗ trợ hệ thống vận hành ổn định và bền bỉ hơn. Vậy những ưu điểm này có đủ để đáp ứng yêu cầu làm mát của hệ thống công nghiệp? Cùng tìm hiểu chi tiết qua bài viết.

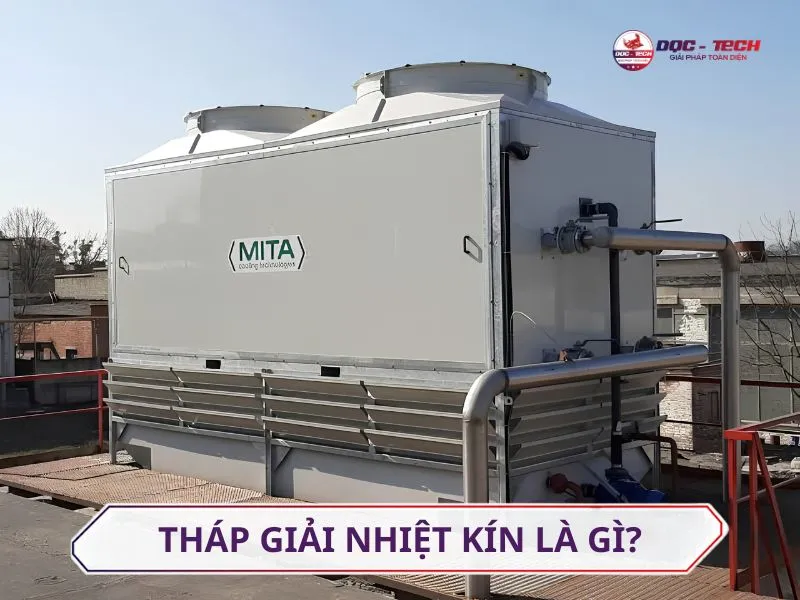

1. Tháp giải nhiệt kín là gì? Có gì khác tháp giải nhiệt hở?

Tháp giải nhiệt kín là thiết bị làm mát nước tuần hoàn thông qua một mạch trao đổi nhiệt khép kín.

Nước cần làm mát không tiếp xúc trực tiếp với không khí bên ngoài mà được dẫn qua coil trao đổi nhiệt. Đồng thời, nước phun bên ngoài dàn ống kết hợp với luồng không khí để lấy nhiệt, từ đó hạ nhiệt độ nước tuần hoàn.

Trong khi đó, tháp giải nhiệt hở đưa nước cần làm mát tiếp xúc trực tiếp với không khí trong tháp. Nước được phân phối lên tấm giải nhiệt. Sau đó trao đổi nhiệt với luồng không khí và một phần nước bay hơi để giảm nhiệt độ.

Về cơ bản, hai dòng tháp giải nhiệt công suất lớn đều phục vụ mục đích làm mát nước tuần hoàn. Sự khác nhau đó là về cơ chế trao đổi nhiệt và mức độ tiếp xúc của nước với môi trường. Bạn có thể dễ dàng nhận biết qua bảng dưới đây:

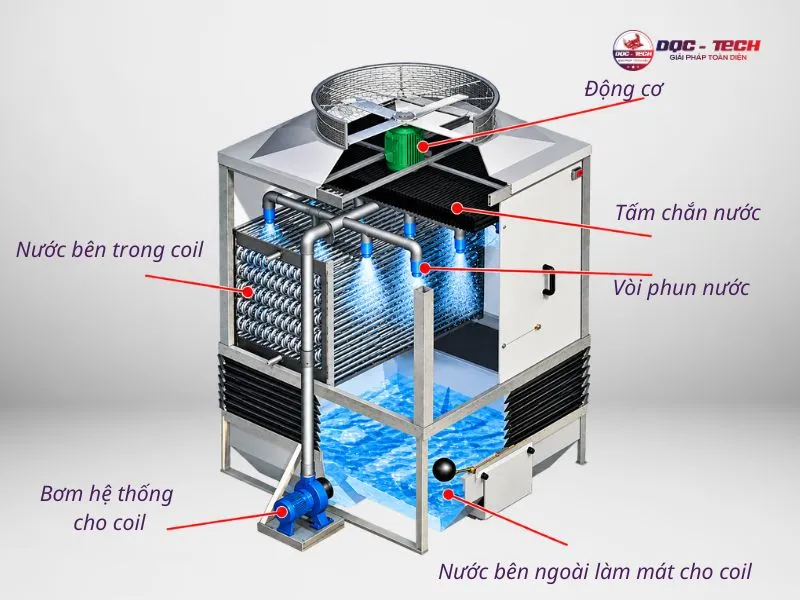

2. Tháp giải nhiệt kín gồm những bộ phận nào?

Tháp tản nhiệt kín được cấu tạo từ nhiều bộ phận phối hợp, phục vụ chu trình làm mát như:

• Dàn ống trao đổi nhiệt: Dẫn nước tuần hoàn cần làm mát và truyền nhiệt ra môi trường thông qua bề mặt ống.
• Quạt: Tạo và duy trì luồng không khí đi qua tháp, hỗ trợ quá trình trao đổi nhiệt diễn ra liên tục.
• Hệ thống phun nước: Phân phối nước đều lên bề mặt dàn ống để tăng khả năng lấy nhiệt.
• Tấm chắn nước: Hạn chế nước bị cuốn theo luồng khí, đồng thời hỗ trợ thu hồi lượng nước trong quá trình vận hành.
• Bể nước: Thu gom nước phun sau khi trao đổi nhiệt để tiếp tục tuần hoàn trong hệ thống.
• Động cơ: Cung cấp năng lượng cho quạt hoạt động, duy trì lưu lượng không khí cần thiết.
• Vỏ tháp: Bao bọc và bảo vệ các bộ phận bên trong, đồng thời tạo kết cấu chắc chắn cho thiết bị.
• Hệ thống đường ống: Đưa nước tuần hoàn vào và ra khỏi tháp, kết nối thiết bị với hệ thống làm mát.

>>> Xem thêm: Tìm Hiểu Các Loại Tháp Giải Nhiệt Đối Lưu Phổ Biến Hiện Nay

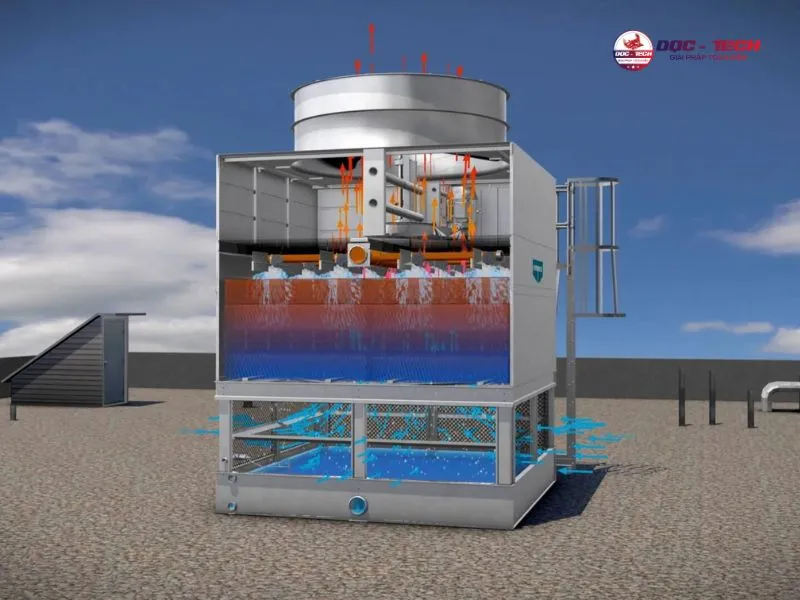

3. Nguyên lý làm mát của tháp giải nhiệt kín

Tháp giải nhiệt kín hoạt động dựa trên nguyên lý trao đổi nhiệt gián tiếp giữa nước tuần hoàn và không khí.

Nước cần làm mát được lưu thông trong dàn ống. Trong khi nước phun và luồng không khí bên ngoài thực hiện quá trình lấy nhiệt.

Để dễ hình dung, bạn có thể theo dõi quá trình làm mát diễn ra theo các bước sau đây:

• Nước tuần hoàn đi vào tháp: Nước nóng từ hệ thống được dẫn vào dàn ống trao đổi nhiệt bên trong tháp.
• Nước phun lên dàn ống: Hệ thống phun đưa nước lên bề mặt dàn ống, tạo điều kiện để nhiệt từ nước tuần hoàn truyền ra ngoài.
• Quạt tạo luồng không khí: Quạt hút hoặc đẩy không khí qua khu vực trao đổi nhiệt, mang theo lượng nhiệt được giải phóng.
• Nước phun bay hơi một phần: Một phần nước phun chuyển thành hơi, giúp lấy thêm nhiệt từ dàn ống và tăng hiệu quả giải nhiệt.
• Nước tuần hoàn được hạ nhiệt: Sau khi truyền nhiệt qua thành ống, nước tuần hoàn giảm nhiệt độ. Sau đó tiếp tục quay về hệ thống để thực hiện chu trình làm mát tiếp theo.

>>> Xem thêm: Nhiệt Độ Nước Tháp Giải Nhiệt Quá Cao: Dấu Hiệu Và Giải Pháp Khắc Phục

4. Vì sao tháp giải nhiệt kín được lựa chọn cho nhiều hệ thống làm mát?

Trong những năm gần đây, tháp làm mát kín được nhiều doanh nghiệp lựa chọn hơn là nhờ:

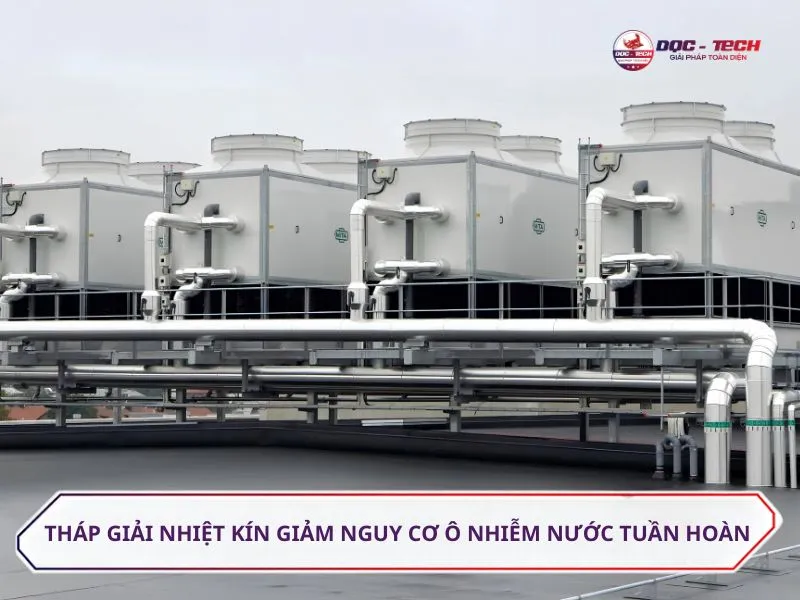

4.1. Hạn chế rò rỉ, nhiễm bẩn và ô nhiễm nguồn nước tuần hoàn

Nước tuần hoàn được lưu thông trong hệ thống kín nên hạn chế tiếp xúc trực tiếp với môi trường bên ngoài. Nhờ vậy, nguy cơ bụi bẩn và tạp chất xâm nhập vào nguồn nước được giảm đáng kể.

Cách vận hành này cũng hạn chế thất thoát nước trong mạch tuần hoàn. Đồng thời giảm ảnh hưởng của nguồn nước bẩn đến thiết bị sử dụng nước làm mát.

4.2. Khả năng giải nhiệt ổn định, đáp ứng nhu cầu làm mát liên tục

Tháp giải nhiệt kín duy trì quá trình trao đổi nhiệt đều đặn. Nước tuần hoàn được làm mát liên tục trong quá trình vận hành. Khả năng này phù hợp với các hệ thống phải hoạt động trong thời gian dài.

Khi nhiệt độ nước được kiểm soát ổn định, các thiết bị cần làm mát có thể duy trì điều kiện vận hành phù hợp.

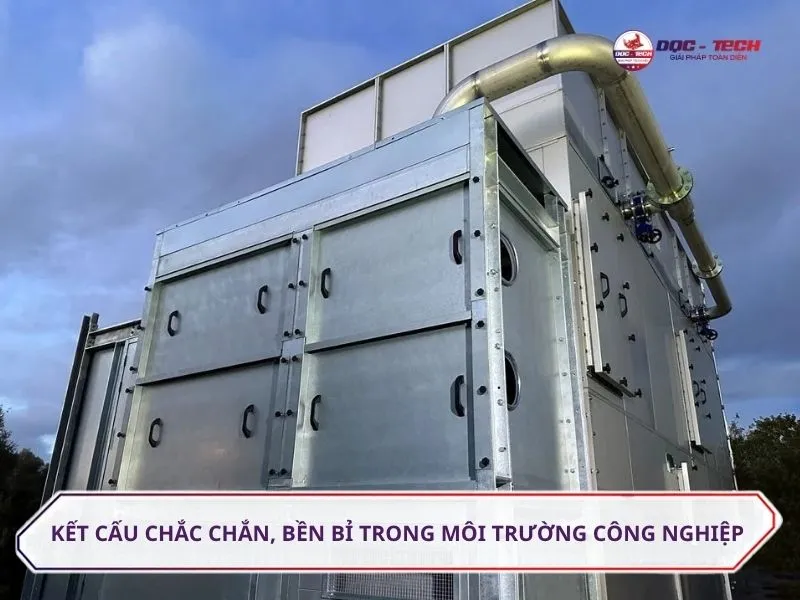

4.3. Kết cấu chắc chắn, phù hợp với nhiều điều kiện vận hành

Các bộ phận của tháp bố trí thành một hệ thống hoàn chỉnh. Kết cấu chắc chắn cũng giúp thiết bị duy trì độ ổn định khi làm việc trong thời gian dài.

Vật liệu của tháp thường ưu tiên khả năng chống ăn mòn và chịu được điều kiện làm việc khắc nghiệt. Tùy thiết kế, thân tháp có thể dùng vật liệu composite, thép mạ hoặc các vật liệu chuyên dụng khác. Chi tiết này nhằm tăng khả năng bảo vệ kết cấu.

4.4. Thiết kế tiện dụng, thuận lợi cho vận chuyển và lắp đặt

Tháp có thiết kế các bộ phận độc lập, thuận tiện cho việc tháo rời, vận chuyển và đưa thiết bị vào vị trí lắp đặt. Đặc điểm này đặc biệt hữu ích khi cần đưa tháp qua khu vực có không gian hạn chế hoặc vận chuyển đến công trình xa.

Cách bố trí độc lập cũng giúp quá trình lắp ráp, kiểm tra và thay thế từng bộ phận thuận tiện hơn. Nhờ vậy, doanh nghiệp có thể chủ động hơn trong khâu lắp đặt cũng như bảo trì thiết bị sau này.

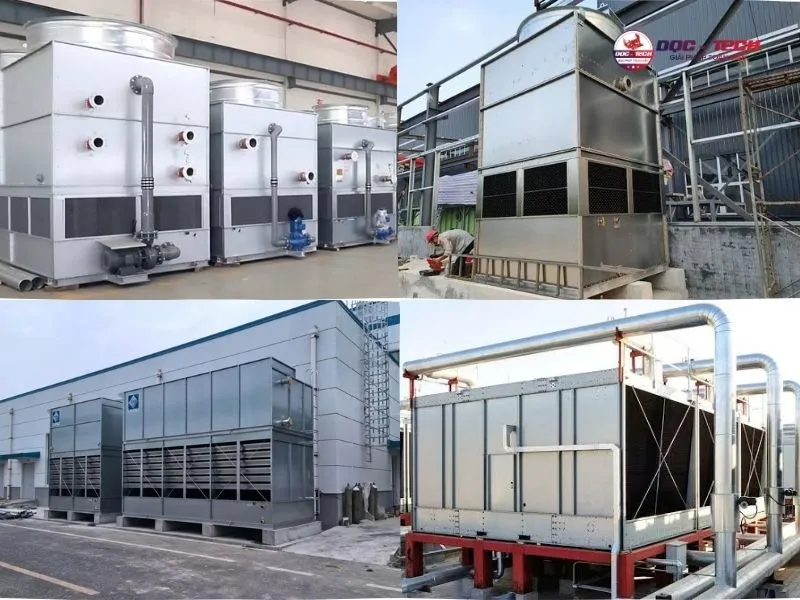

4.5. Có nhiều lựa chọn công suất, đáp ứng đa dạng quy mô hệ thống

Tháp giải nhiệt kín có nhiều mức công suất. Đáp ứng nhu cầu làm mát từ hệ thống quy mô vừa đến các dây chuyền công nghiệp lớn. Bạn có thể dễ dàng cân đối công suất tháp với tải nhiệt thực tế.

Khi lựa chọn, nên dựa trên lưu lượng nước, nhiệt độ đầu vào - đầu ra và tải nhiệt của hệ thống. Chọn đúng công suất giúp tháp vận hành hiệu quả mà không gây lãng phí chi phí đầu tư.

5. 3 Loại tháp giải nhiệt kín phổ biến hiện nay

Dựa trên hướng chuyển động của không khí và nước trong quá trình trao đổi nhiệt, tháp giải nhiệt kín được chia thành 3 dạng chính:

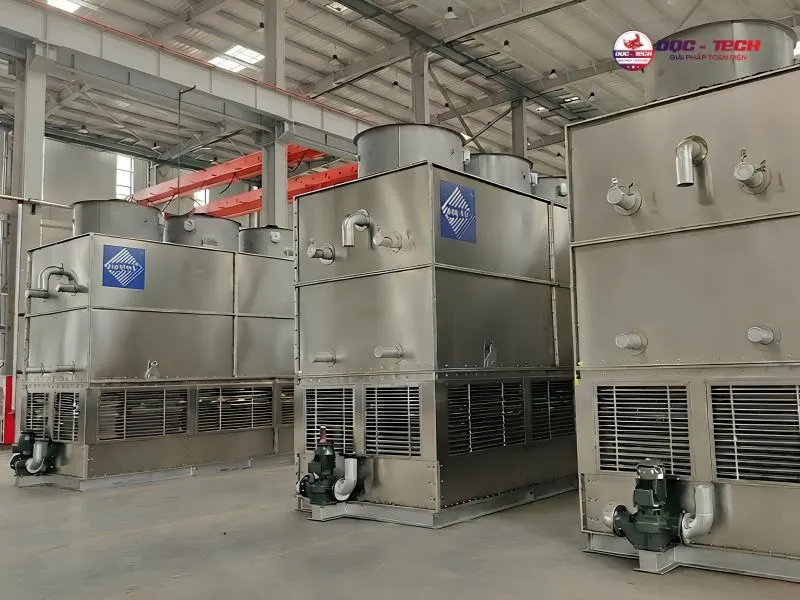

5.1. Tháp giải nhiệt kín ngược dòng

Ở loại ngược dòng, nước phun di chuyển từ trên xuống, trong khi luồng không khí đi theo hướng ngược lại. Hai dòng tiếp xúc qua khu vực trao đổi nhiệt, tạo điều kiện truyền nhiệt hiệu quả.

Ưu điểm:

• Khả năng trao đổi nhiệt tốt nhờ hai dòng chuyển động ngược chiều.
• Thiết kế gọn, phù hợp với nhiều vị trí lắp đặt.
• Có thể đáp ứng yêu cầu làm mát với tải nhiệt lớn.

Nhược điểm:

• Cần thiết kế và điều chỉnh hệ thống phân phối nước hợp lý để đạt hiệu quả cao.
• Chiều cao tháp có thể lớn hơn một số thiết kế dòng chảy chéo.

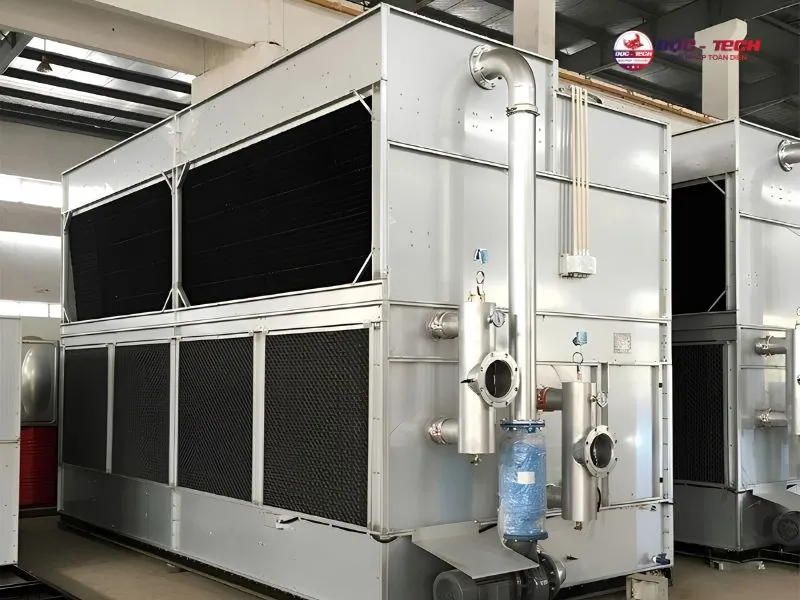

5.2. Tháp giải nhiệt kín dòng chảy chéo

Với thiết kế dòng chảy chéo, không khí di chuyển theo phương ngang qua khu vực trao đổi nhiệt. Trong khi đó, nước sẽ phun theo hướng từ trên xuống. Hai dòng tạo thành hướng chuyển động vuông góc với nhau.

Ưu điểm:

• Luồng không khí đi qua khu vực trao đổi nhiệt tương đối thuận lợi.
• Dễ tiếp cận một số bộ phận khi kiểm tra và bảo trì.
• Có thể phù hợp với những hệ thống ưu tiên khả năng tiếp cận thiết bị.

Nhược điểm:

• Kết cấu có thể cần diện tích mặt bằng lớn hơn thiết kế ngược dòng.
• Khả năng phân phối nước cần được kiểm soát tốt để tránh làm giảm hiệu quả trao đổi nhiệt.

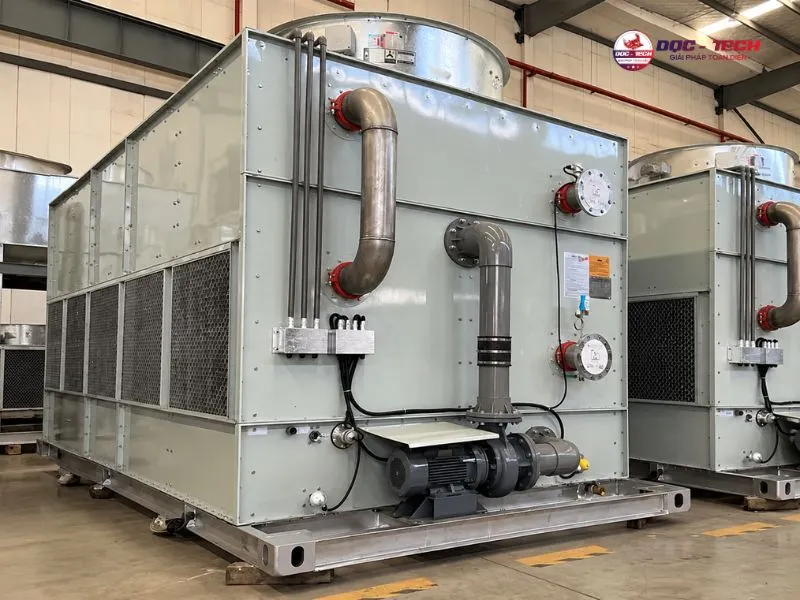

5.3. Tháp giải nhiệt kín dòng hỗn hợp

Tháp giải nhiệt kín dòng hỗn hợp kết hợp các hướng trao đổi nhiệt khác nhau trong cùng một thiết kế. Cách bố trí này nhằm tận dụng ưu điểm của nhiều phương thức để đáp ứng yêu cầu làm mát cụ thể.

Ưu điểm:

• Linh hoạt trong thiết kế và bố trí hệ thống trao đổi nhiệt.
• Có thể tối ưu hiệu quả làm mát theo điều kiện vận hành thực tế.
• Phù hợp với những hệ thống có yêu cầu riêng về công suất và không gian.

Nhược điểm:

• Cấu tạo phức tạp hơn so với một số thiết kế đơn hướng.
• Chi phí đầu tư và yêu cầu kỹ thuật có thể cao hơn.
• Cần tính toán cấu hình phù hợp để khai thác hiệu quả thiết kế dòng hỗn hợp.

6. Tháp giải nhiệt kín phù hợp với những hệ thống nào?

Tháp giải nhiệt kín phù hợp với nhiều hệ thống cần kiểm soát tốt nhiệt độ nước làm mát. Một số ứng dụng phổ biến gồm:

• Hệ thống điều hòa trung tâm: Chiller và hệ thống HVAC cần hạn chế nhiễm bẩn trong quá trình tuần hoàn.
• Dây chuyền sản xuất liên tục: Thích hợp cho nhà máy phải duy trì thiết bị hoạt động trong thời gian dài.
• Máy móc yêu cầu kiểm soát nhiệt: Ứng dụng cho máy CNC, máy ép nhựa và thiết bị gia công.
• Hệ thống yêu cầu chất lượng nước cao: Phù hợp với quy trình cần hạn chế bụi bẩn, tạp chất xâm nhập vào nguồn nước tuần hoàn.
• Khu vực có môi trường nhiều bụi hoặc ô nhiễm: Thiết kế mạch kín giảm ảnh hưởng từ môi trường đến nguồn nước làm mát bên trong hệ thống.

Tháp giải nhiệt kín là lựa chọn phù hợp cho các hệ thống cần làm mát ổn định và kiểm soát tốt nước tuần hoàn. Khi chọn mua, cần cân nhắc công suất, điều kiện lắp đặt và nhu cầu thực tế. Nếu còn phân vân điều gì, bạn hãy liên hệ DQC-TECH để được tư vấn miễn phí.
