Tháp giải nhiệt đối lưu là gì? Phân loại và ứng dụng ra sao?

Tháp giải nhiệt đối lưu ngày càng được ưa chuộng nhờ khả năng hạ nhiệt nước nhanh, duy trì hiệu suất ổn định và tiết kiệm năng lượng. Tuy nhiên, mỗi kiểu đối lưu sẽ có cơ chế vận hành riêng. Vậy đâu là loại phù hợp với hệ thống của bạn? Cùng tìm hiểu ngay sau đây.

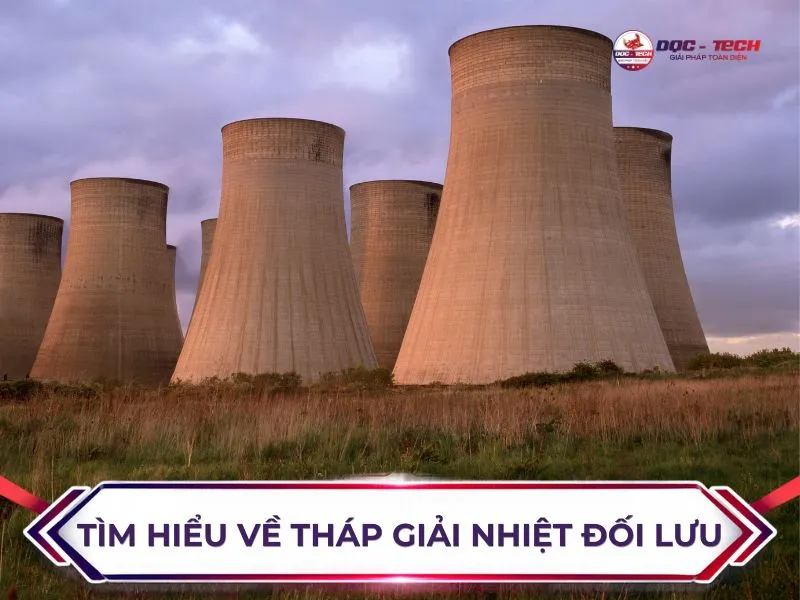

1. Tháp giải nhiệt đối lưu là gì? Có những loại nào?

Tháp giải nhiệt đối lưu là thiết bị làm mát nước dựa trên quá trình trao đổi nhiệt giữa nước nóng và không khí.

Nước được phân phối vào tháp hạ nhiệt, tiếp xúc với luồng không khí rồi truyền một phần nhiệt ra môi trường. Một lượng nước nhỏ bay hơi cũng mang theo nhiệt, từ đó hạ nhiệt dòng nước tuần hoàn.

Dựa theo hướng chuyển động của nước và không khí trong vùng trao đổi nhiệt, tháp giải nhiệt đối lưu được phân thành 2 loại sau:

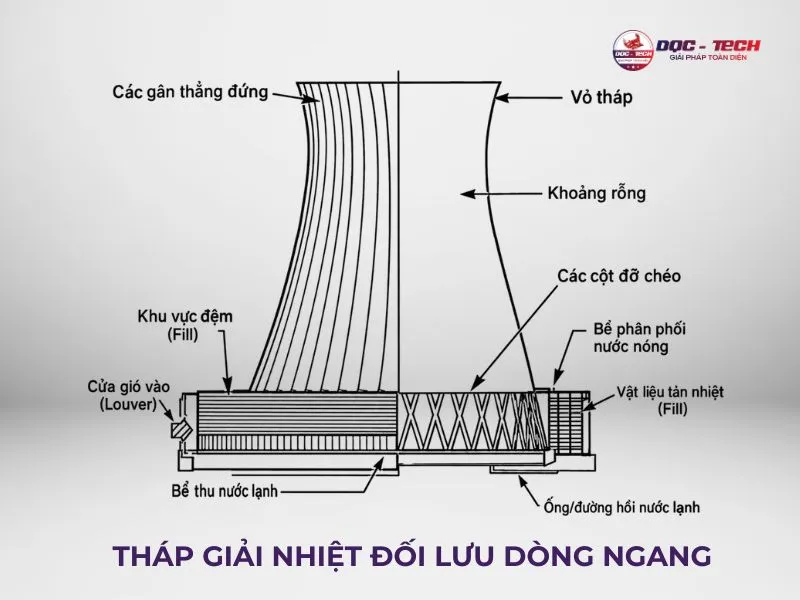

1.1. Tháp giải nhiệt đối lưu dòng ngang

Tháp giải nhiệt đối lưu dòng ngang có nước chảy từ trên xuống, trong khi không khí đi ngang qua khối đệm. Hai dòng này chuyển động vuông góc với nhau nên còn được gọi là tháp crossflow.

Nước nóng được phân phối từ phía trên, đi qua khối đệm và tiếp xúc với luồng không khí đi vào từ hai bên tháp.

Cấu tạo này thường sử dụng hệ thống phân phối nước dựa trên trọng lực. Nước không cần được phun với áp suất quá cao nên yêu cầu về cột áp bơm có thể thấp hơn. Phần bên trong cũng dễ tiếp cận, thuận tiện cho kiểm tra, vệ sinh và bảo trì định kỳ.

Đổi lại, tháp dòng ngang thường cần diện tích bố trí lớn hơn. Đường đi của không khí qua khối đệm cũng ngắn hơn so với kiểu ngược dòng. Vì thế, hiệu quả trao đổi nhiệt có thể thấp hơn trong cùng điều kiện thiết kế.

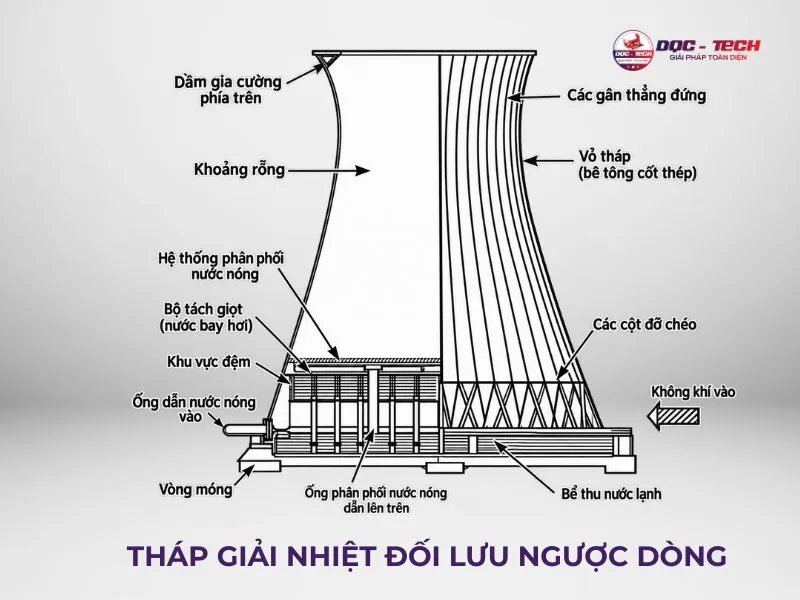

1.2. Tháp giải nhiệt đối lưu ngược dòng

Tháp giải nhiệt đối lưu ngược dòng đưa nước và không khí di chuyển theo hai hướng đối lập.

Nước chảy từ trên xuống, còn không khí đi từ dưới lên qua khối đệm. Hai dòng tiếp xúc trực tiếp trong quá trình trao đổi nhiệt, tận dụng tốt sự chênh lệch nhiệt độ giữa nước và không khí.

So với dòng ngang, tháp ngược dòng có thể đạt công suất làm mát cao trong không gian tương đối gọn. Tuy nhiên, hệ thống phân phối nước và yêu cầu bơm thường phức tạp hơn. Việc bảo trì bên trong cũng có thể khó tiếp cận hơn tùy thiết kế tháp.

2. Cấu tạo và nguyên lý hoạt động của tháp giải nhiệt đối lưu

Để hiểu rõ khả năng làm mát của tháp giải nhiệt đối lưu, cần xem xét cấu tạo và cách nước, không khí di chuyển bên trong:

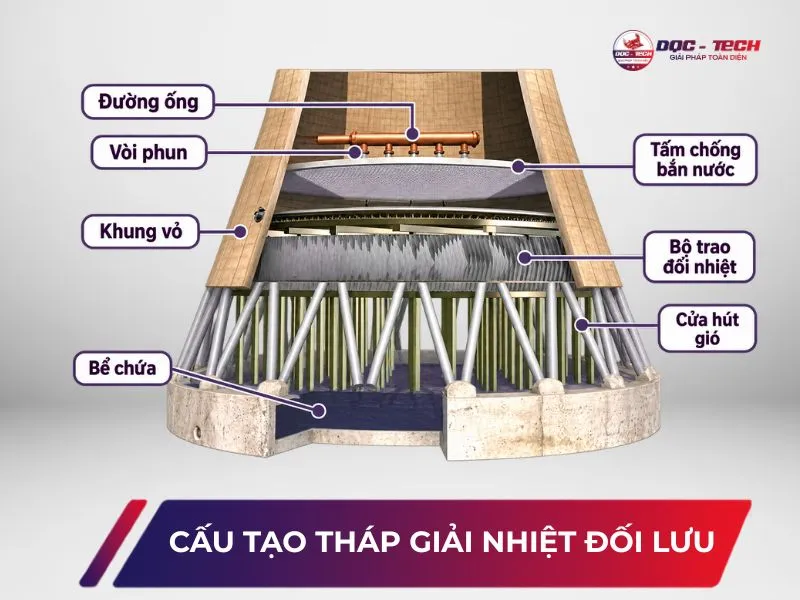

2.1. Cấu tạo tháp tản nhiệt đối lưu

Một tháp tản nhiệt đối lưu thường gồm các bộ phận chính sau:

• Vỏ tháp: Bao bọc và bảo vệ các bộ phận bên trong. Đồng thời định hướng luồng không khí đi qua vùng trao đổi nhiệt.
• Hệ thống phân phối nước: Đưa nước nóng vào tháp và phân phối đều lên bề mặt tấm giải nhiệt. Nước được phân bố đồng đều sẽ giúp tăng diện tích tiếp xúc với không khí.
• Tấm giải nhiệt (fill): Tạo thêm diện tích tiếp xúc giữa nước và không khí. Nước chảy thành màng hoặc phân tán trên bề mặt fill, hỗ trợ quá trình truyền nhiệt và bay hơi.
• Quạt và hệ thống truyền động: Tạo hoặc hỗ trợ dòng không khí đi qua tháp. Tùy thiết kế, quạt có thể đặt ở phía trên hoặc vị trí khác để hút hoặc đẩy không khí qua vùng trao đổi nhiệt.
• Tấm chắn nước (drift eliminator): Giữ lại các giọt nước bị cuốn theo luồng khí trước khi không khí thoát khỏi tháp. Bộ phận này giúp giảm thất thoát nước trong quá trình vận hành.
• Bể nước lạnh: Nằm ở đáy tháp, có nhiệm vụ thu gom lượng nước sau khi đã được làm mát và đưa trở lại hệ thống tuần hoàn.
• Khung và kết cấu đỡ: Giữ ổn định toàn bộ cụm tháp, đồng thời nâng đỡ quạt, fill, hệ thống phân phối nước và các bộ phận bên trong.

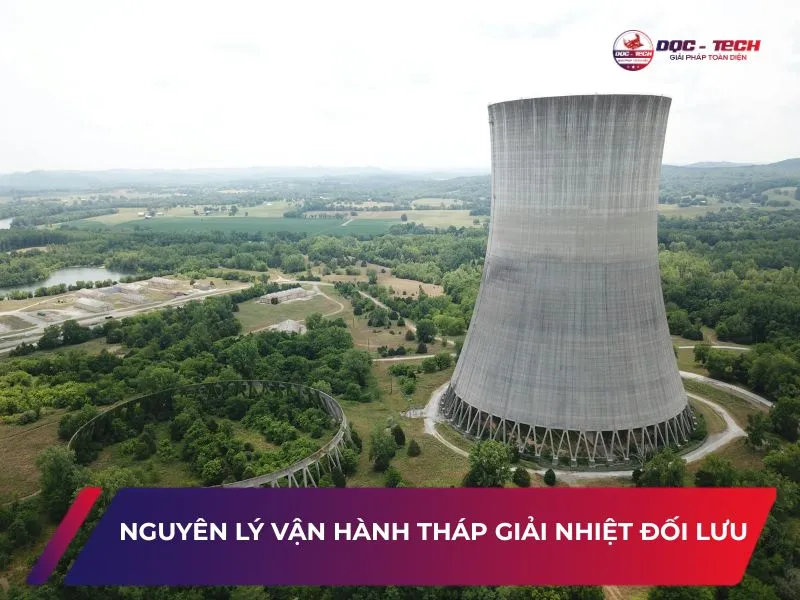

2.2. Nguyên lý hoạt động của tháp hạ nhiệt đối lưu

Tháp hạ nhiệt đối lưu hoạt động dựa trên quá trình trao đổi nhiệt giữa nước nóng và không khí.

Nước nóng được đưa lên phía trên, phân phối qua tấm giải nhiệt. Đồng thời, không khí được đưa vào tháp và tiếp xúc với dòng nước đang chảy xuống.

Nhiệt từ nước truyền sang không khí, còn một phần nước bay hơi mang theo nhiệt ra ngoài. Nước sau khi giảm nhiệt sẽ tập trung tại bể chứa và được bơm trở lại hệ thống. Chu trình này lặp lại liên tục để duy trì nhiệt độ nước ở mức yêu cầu.

Với dòng ngang, không khí đi ngang qua dòng nước đang chảy xuống. Với ngược dòng, không khí đi lên trong khi nước chảy xuống. Hướng chuyển động khác nhau làm thay đổi cách hai dòng tiếp xúc và ảnh hưởng đến hiệu quả trao đổi nhiệt của từng cấu hình.

>>> Xem thêm: Tháp Giải Nhiệt Kingsun – Công Suất Mạnh, Làm Mát Nhanh, Tiết Kiệm Chi Phí

3. 4 Đặc điểm nổi bật của tháp giải nhiệt đối lưu

Không chỉ thực hiện nhiệm vụ hạ nhiệt nước, tháp giải nhiệt đối lưu còn mang lại nhiều lợi thế khi vận hành trong thực tế như:

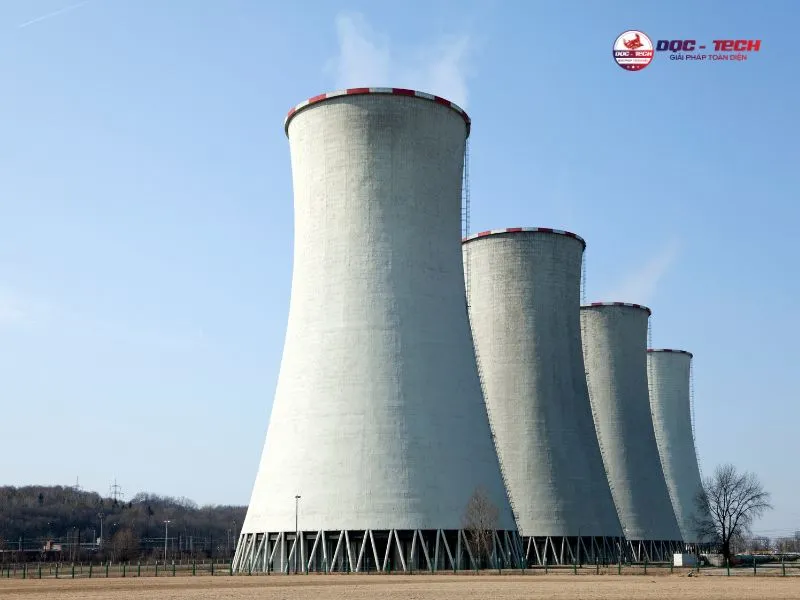

3.1. Khả năng trao đổi nhiệt hiệu quả, đáp ứng nhu cầu làm mát liên tục

Tháp giải nhiệt đối lưu tạo điều kiện để nước tiếp xúc với luồng không khí trên diện tích lớn. Quá trình truyền nhiệt kết hợp với bay hơi giúp lượng nhiệt trong nước được đưa ra ngoài nhanh hơn.

Chu trình nước tuần hoàn cho phép thiết bị làm việc liên tục trong thời gian dài. Nước sau khi hạ nhiệt được đưa trở lại hệ thống để tiếp tục hấp thụ nhiệt.

3.2. Có nhiều thiết kế, đáp ứng đa dạng quy mô và nhu cầu sử dụng

Dòng tháp này có nhiều cấu hình khác nhau về hướng dòng khí, phương thức tạo gió và công suất làm mát. Bạn có thể lựa chọn dạng dòng ngang, ngược dòng, đối lưu tự nhiên hoặc đối lưu cưỡng bức tùy yêu cầu.

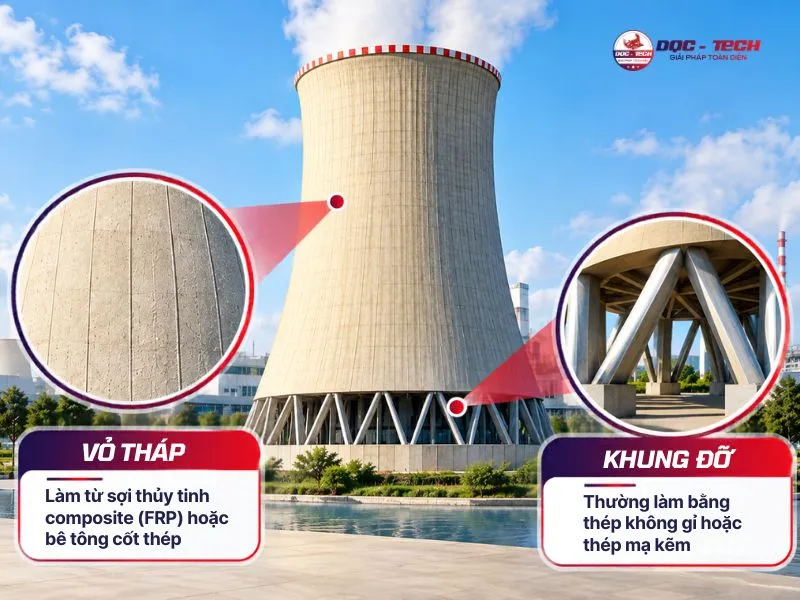

3.3. Vận hành ổn định, phù hợp với hệ thống làm mát công nghiệp

Tháp thường sử dụng vật liệu FRP, thép mạ kẽm hoặc vật liệu chuyên dụng. Các vật liệu này có khả năng chống ẩm và hạn chế ăn mòn. Nhờ đó, tháp phù hợp với môi trường nhà máy và khu sản xuất.

Kết cấu tháp được thiết kế để duy trì quá trình tuần hoàn nước ổn định. Quạt, tấm giải nhiệt và hệ thống phân phối nước phối hợp liên tục. Nước được làm mát trước khi quay lại hệ thống.

Khi chọn đúng công suất, tháp có thể vận hành bền bỉ trong thời gian dài. Bảo trì định kỳ cũng giúp duy trì hiệu suất làm mát. Bạn nên thường xuyên kiểm tra quạt, bơm, tấm giải nhiệt và đường ống nước.

3.4. Dễ tích hợp vào nhiều hệ thống làm mát hiện có

Tháp giải nhiệt đối lưu có thể kết hợp với nhiều thiết bị cần giải nhiệt. Ví dụ như máy nén, hệ thống HVAC, máy ép nhựa, lò công nghiệp và dây chuyền sản xuất.

Khi lựa chọn, bạn cần đối chiếu công suất làm mát, lưu lượng nước, nhiệt độ đầu vào và đầu ra cùng điều kiện lắp đặt. Các thông số phù hợp giúp tháp phối hợp hiệu quả với hệ thống hiện có mà không phải thay đổi quá nhiều cấu hình.

>>> Xem thêm: Tiêu Chuẩn Nước Tháp Giải Nhiệt: Cách Kiểm Soát Và Xử Lý Hiệu Quả

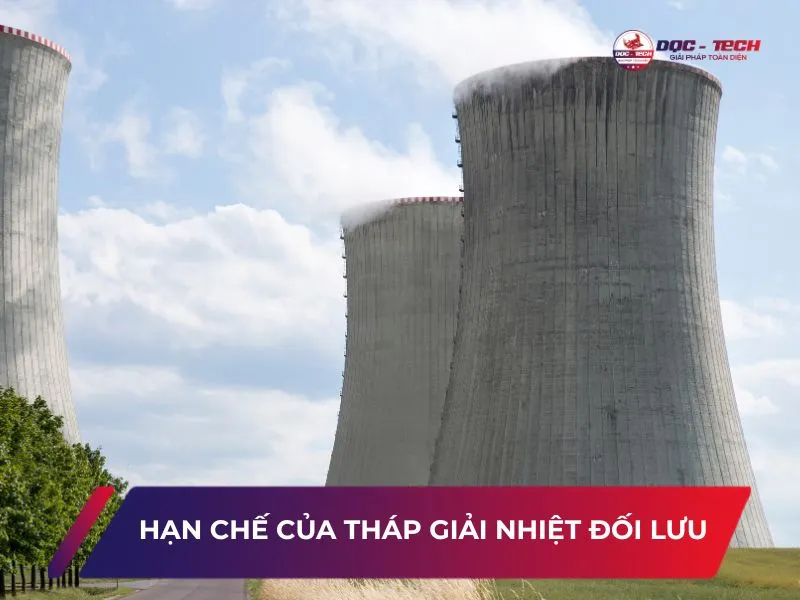

4. Hạn chế của tháp giải nhiệt đối lưu cần biết

Bên cạnh khả năng làm mát hiệu quả, tháp giải nhiệt đối lưu còn tồn tại một số hạn chế bạn nên cân nhắc:

• Tiêu thụ nước: Nước hao hụt qua bay hơi và xả đáy nên cần được bổ sung thường xuyên.
• Cần xử lý nước định kỳ: Nước tuần hoàn dễ phát sinh cáu cặn, ăn mòn hoặc vi sinh nếu không được kiểm soát tốt.
• Phụ thuộc điều kiện môi trường: Nhiệt độ và độ ẩm không khí ảnh hưởng trực tiếp đến hiệu quả hạ nhiệt của tháp.
• Yêu cầu bảo trì thường xuyên: Quạt, bơm, tấm giải nhiệt và hệ thống phân phối nước cần được kiểm tra định kỳ.
• Có thể phát sinh tiếng ồn: Quạt và dòng khí tạo ra tiếng ồn, cần cân nhắc khi lắp đặt gần khu vực làm việc.
• Cần không gian lắp đặt phù hợp: Tháp phải có đủ khoảng trống để hút, xả khí và thuận tiện cho việc bảo trì.

5. Tháp giải nhiệt đối lưu được ứng dụng ở đâu?

Tháp giải nhiệt đối lưu được sử dụng ở nhiều hệ thống cần hạ nhiệt nước liên tục gồm:

• Nhà máy sản xuất: Làm mát nước tuần hoàn cho máy móc và dây chuyền có tải nhiệt cao.
• Ngành nhựa: Giải nhiệt cho máy ép nhựa, khuôn và các thiết bị cần kiểm soát nhiệt độ ổn định.
• Hệ thống HVAC: Kết hợp với chiller để giải nhiệt nước ngưng trong các tòa nhà, trung tâm thương mại và nhà xưởng.
• Ngành cơ khí: Làm mát máy nén, máy gia công và thiết bị phát sinh nhiệt trong quá trình vận hành.
• Ngành thực phẩm: Hỗ trợ giải nhiệt cho dây chuyền chế biến, hệ thống lạnh và các thiết bị sản xuất.
• Nhà máy hóa chất: Đáp ứng nhu cầu làm mát nước tuần hoàn cho các thiết bị và quy trình cần kiểm soát nhiệt.
• Hệ thống điện và năng lượng: Giải nhiệt cho thiết bị công nghiệp có tải nhiệt lớn và yêu cầu vận hành liên tục.

Tháp giải nhiệt đối lưu giúp hạ nhiệt nước tuần hoàn và hỗ trợ nhiều hệ thống sản xuất vận hành ổn định. Tuy nhiên, hiệu quả thực tế còn phụ thuộc vào công suất, lưu lượng nước, điều kiện môi trường và cách lắp đặt. Liên hệ DQC-TECH để được tư vấn kỹ hơn về tháp, tránh đầu tư sai công suất.
