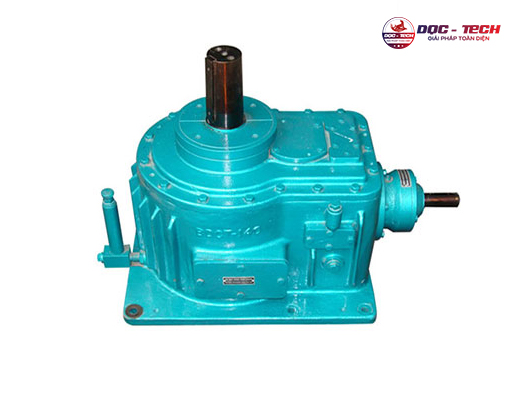

Hộp số tháp giải nhiệt

Hộp số tháp giải nhiệt là bộ phận quan trọng giúp truyền động từ động cơ đến quạt. Chất lượng bộ phận này chi phối trực tiếp đến quá trình lưu thông không khí và giải nhiệt diễn. Vì thế, lựa chọn hộp số phù hợp sẽ giúp tháp vận hành hiệu quả, hạn chế sự cố và kéo dài tuổi thọ thiết bị.

1. Cấu tạo và nguyên lý hoạt động của hộp số tháp giải nhiệt

Để hiểu rõ chức năng của hộp số tháp giải nhiệt, cần tìm hiểu cấu tạo các chi tiết bên trong và cách truyền lực trong hệ thống.

1.1. Cấu tạo các bộ phận chính

Hộp số tháp giải nhiệt cấu thành từ nhiều chi tiết phối hợp để truyền công suất từ motor đến quạt. Mỗi bộ phận đảm nhiệm một chức năng riêng như sau:

• Thân hộp số: Là kết cấu bao bọc bên ngoài, tạo không gian lắp ráp và bảo vệ cụm truyền động bên trong.
• Bộ bánh răng: Tiếp nhận và truyền lực giữa các trục, đồng thời tạo tỷ số truyền theo yêu cầu vận hành của tháp.
• Trục đầu vào: Kết nối với motor, đưa chuyển động quay từ động cơ vào cơ cấu truyền động.
• Trục đầu ra: Tiếp nhận lực từ bộ bánh răng và truyền chuyển động đến cụm quạt.
• Vòng bi đỡ trục: Hỗ trợ các trục quay đúng vị trí, giảm lực ma sát và hạn chế rung lắc khi hoạt động.
• Bộ phận làm kín: Giúp giữ dầu bên trong hộp số, đồng thời hạn chế hơi ẩm và tạp chất lọt vào các vị trí tiếp giáp.
• Dầu bôi trơn: Tạo lớp màng bảo vệ giữa các bề mặt chuyển động, giảm hao mòn và hỗ trợ phân tán nhiệt.
• Cụm châm, xả dầu: Cho phép bổ sung hoặc tháo dầu khi kiểm tra và bảo dưỡng thiết bị.
• Bộ phận thông hơi: Hỗ trợ cân bằng áp suất trong khoang hộp số khi nhiệt độ bên trong thay đổi.

Lưu ý: Tùy dòng sản phẩm, hình dạng và cách bố trí các chi tiết có thể khác nhau

1.2. Nguyên lý truyền động từ motor đến cánh quạt

Hộp số tháp giải nhiệt đảm nhiệm việc truyền chuyển động từ motor đến cánh quạt. Đồng thời điều chỉnh tốc độ quay theo yêu cầu thiết kế. Quá trình này diễn ra qua các bước chính sau:

• Bước 1: Motor tạo chuyển động: Động cơ điện quay và cung cấp mô-men xoắn cho trục đầu vào của hộp số.
• Bước 2: Cơ cấu bánh răng truyền lực: Các bánh răng ăn khớp, truyền mô-men xoắn và điều chỉnh tốc độ quay theo tỷ số truyền của hộp số.
• Bước 3: Trục đầu ra dẫn động quạt: Chuyển động từ bộ bánh răng được truyền qua trục đầu ra đến cụm cánh quạt.
• Bước 4: Cánh quạt tạo luồng không khí: Khi quay, cánh quạt thúc đẩy không khí lưu thông qua tháp, hỗ trợ quá trình trao đổi nhiệt và làm mát nước.

Nhờ cơ chế truyền động này, cánh quạt hoạt động ở tốc độ phù hợp. Từ đó duy trì hiệu quả giải nhiệt và hạn chế tình trạng motor phải kéo tải không đúng thiết kế.

2. Tầm quan trọng của hộp số tháp giải nhiệt

Lựa chọn đúng hộp số tháp tản nhiệt phù hợp sẽ mang tới nhiều lợi ích cho cả hệ thống như:

2.1. Điều chỉnh tốc độ quay, đảm bảo quạt vận hành phù hợp

Motor thường quay ở tốc độ nhất định, trong khi cánh quạt tháp giải nhiệt cần vận hành theo thông số thiết kế. Lúc này, hộp số sẽ điều chỉnh tốc độ truyền từ động cơ đến quạt thông qua tỷ số truyền, đưa tốc độ đầu ra về mức phù hợp.

Khi được lựa chọn đúng, hộp số giúp quạt tạo luồng gió đáp ứng nhu cầu làm mát. Đồng thời tránh vận hành vượt tốc độ thiết kế gây lãng phí năng lượng hoặc tăng tải không cần thiết.

2.2. Truyền mô-men xoắn, hỗ trợ nâng cao hiệu quả làm mát

Hộp số làm tăng mô-men xoắn tại trục đầu ra theo tỷ số truyền và tổn hao của cơ cấu truyền động. Nhờ đó, cánh quạt có đủ lực để vận hành theo yêu cầu tải.

Khi mô-men xoắn được truyền phù hợp, quạt có thể duy trì chuyển động ổn định và tạo lưu lượng gió cần thiết. Ngược lại, hộp số không phù hợp với công suất motor hoặc tải quạt có thể khiến hệ thống hoạt động kém hiệu quả.

2.3. Đảm bảo hệ thống truyền động hoạt động ổn định, liên tục

Hộp số giúp truyền công suất từ motor đến quạt ổn định hơn. Qua đó hạn chế bất thường do sai lệch tỷ số truyền hoặc lựa chọn thiết bị không đáp ứng yêu cầu tải.

Việc đảm bảo mức dầu bôi trơn và theo dõi tình trạng bánh răng, vòng bi cũng giảm nguy cơ hư hỏng khi vận hành. Nhờ vậy, doanh nghiệp có thể hạn chế thời gian dừng máy ngoài kế hoạch và giảm chi phí sửa chữa phát sinh.

2.4. Hạn chế rung lắc, giảm hao mòn các bộ phận liên quan

Hộp số được lựa chọn và lắp đặt đúng kỹ thuật giúp quá trình truyền lực diễn ra ổn định hơn.

Khi các bánh răng ăn khớp chính xác, trục được căn chỉnh phù hợp và vòng bi hoạt động tốt. Rung động bất thường trong cụm truyền động cũng được hạn chế tối đa.

3. Dấu hiệu hộp số tháp giải nhiệt gặp sự cố cần thay mới

Hộp số tháp làm mát gặp sự cố sẽ ảnh hưởng tới khả năng truyền động và hiệu quả giải nhiệt. Ngay khi phát hiện những dấu hiệu dưới đây, bạn nên kiểm tra và xử lý ngay:

• Hộp số phát ra tiếng rít, tiếng nghiến hoặc tiếng va đập bất thường.
• Cụm truyền động rung lắc mạnh khi tháp giải nhiệt vận hành.
• Nhiệt độ hộp số tăng cao bất thường trong quá trình hoạt động.
• Dầu bôi trơn rò rỉ hoặc xuất hiện cặn bẩn và mạt kim loại.
• Cánh quạt quay chậm, giật cục hoặc không ổn định.
• Bánh răng bị mẻ, trục bị nứt hoặc các chi tiết mài mòn nghiêm trọng.
• Hiệu quả làm mát suy giảm do hệ thống quạt không hoạt động đúng yêu cầu.

4. Kinh nghiệm chọn mua hộp số tháp giải nhiệt phù hợp

Lựa chọn hộp số phù hợp giúp tháp giải nhiệt truyền động ổn định, đáp ứng nhu cầu làm mát và hạn chế hư hỏng.

Vì thế, khi chọn mua linh kiện, bạn hãy cân nhắc các yếu tố sau:

• Công suất motor: Chọn hộp số đáp ứng công suất và mô-men xoắn yêu cầu của hệ thống quạt.
• Tỷ số truyền: Đảm bảo tốc độ đầu ra phù hợp với tốc độ quay thiết kế của cánh quạt.
• Khả năng chịu tải: Ưu tiên hộp số có khả năng chịu tải phù hợp với kích thước quạt và điều kiện vận hành thực tế.
• Kích thước và kiểu lắp đặt: Kiểm tra đường kính trục, vị trí lắp và phương thức kết nối để đảm bảo tương thích.
• Chất liệu và độ bền: Chú ý chất lượng bánh răng, trục, vòng bi và kết cấu vỏ hộp số để tăng độ bền khi sử dụng lâu dài.
• Điều kiện làm việc: Cân nhắc môi trường có độ ẩm cao, nhiệt độ lớn hoặc nguy cơ ăn mòn để chọn thiết bị phù hợp.
• Khả năng bảo dưỡng: Ưu tiên sản phẩm dễ kiểm tra dầu, thay dầu và tìm kiếm linh kiện thay thế.
• Chính sách bảo hành: Tìm hiểu nguồn gốc sản phẩm, thời hạn bảo hành và khả năng hỗ trợ kỹ thuật sau mua.

Ngoài các yếu tố trên, bạn nên cung cấp model tháp giải nhiệt, thông số motor và hộp số cũ cho đơn vị bán hàng để được tư vấn chính xác.

Để mua đúng dòng hộp số tháp giải nhiệt, bạn có thể liên hệ DQC-TECH để được hỗ trợ. Đội ngũ nhân viên tư vấn linh kiện phù hợp và báo giá cụ thể để bạn cân đối.
